Mega328 Полностью Собранный Транзистор тестер LCR Диодная емкость ESR метр ШИМ

ТРАНЗИСТОР может питаться от 6,8 В-12 В постоянного тока. Это может быть достигнуто 9-вольтным слойным аккумулятором. Два литий-ионных аккумулятора 3,7 В серии или адаптер переменного тока. При включении ток составляет около 30 мА при напряжении 9 В постоянного тока.
Тестер транзисторов управляется «поворотным импульсным кодером с переключателем» (RPEWS). Есть 4 режима работы-Короткое нажатие на ручку, длительное нажатие, левый и правый поворот ручки. Короткое нажатие включит транзистор и начнет тест. Он автоматически выключается в конце теста. Длительное нажатие и поворот влево или вправо активируют функциональное меню. Используйте больше, чем для выбора товаров. Нажмите и удерживайте ручку, чтобы выйти из функционального меню.

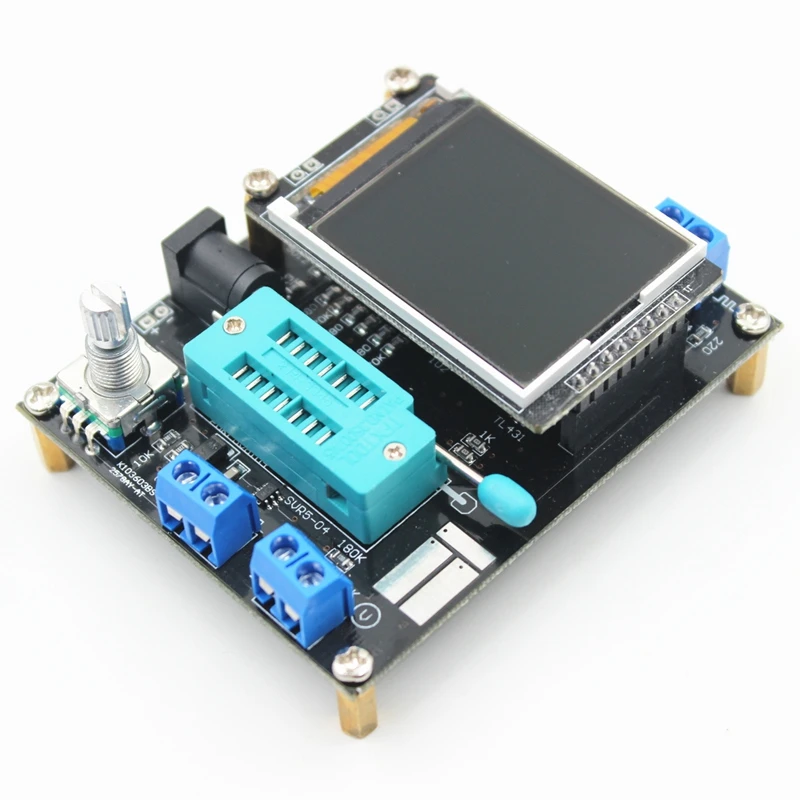

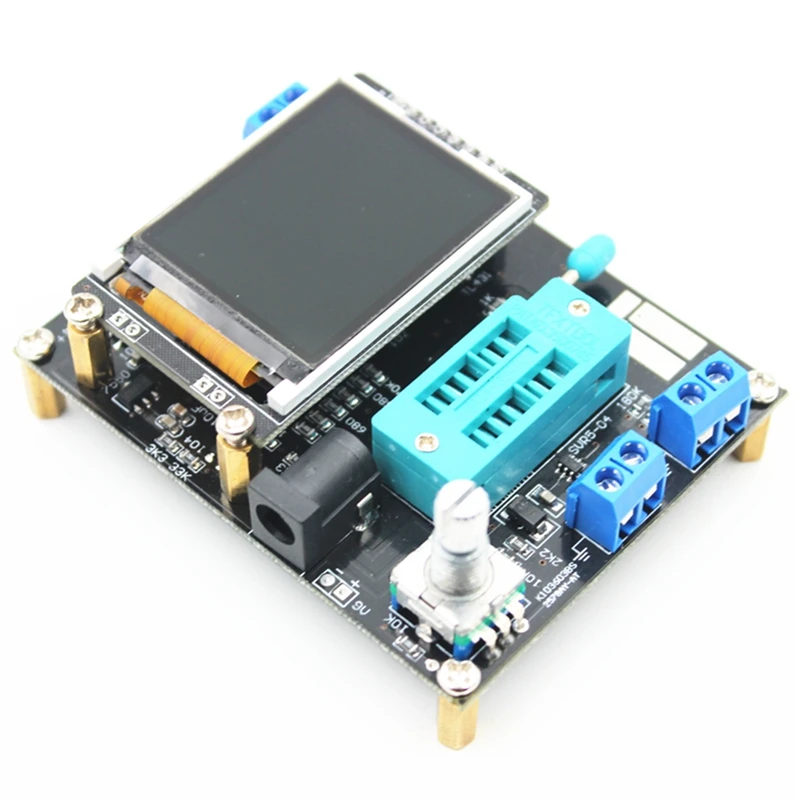

ТРАНЗИСТОР имеет 3 тестовых точки, TP1, TP2 и TP3, в тестовом сокете. Справа от тестового гнезда находится тестовая площадка SMT с идентификационными номерами. Внимание: перед подключением к тестеру обязательно разряжайте конденсаторы для предотвращения дэ. Требуется дополнительная осторожность, если вы попытайтесь проверить компоненты, установленные в цепи. В любом случае оборудование должно быть отключено от источника питания, и вы должны быть уверены, что в оборудовании не остается остаточного напряжения.
Советы: обычно Тестер показывает напряжение батареи с каждым запуском. Если напряжение падает ниже предела, отображается предупреждение. Если вы используете перезаряжаемую батарею 9 В, вы должны заменить батарею как можно скорее Или вам следует зарядить. Если вы попытаетесь измерить небольшие значения резистора, вы должны иметь в виду сопротивление разъемов и кабелей.
Качество и состояние Штепсельных Разъемов важны, а также сопротивление кабелей, используемых для измерения. То же самое имеет силу для измерения ESR конденсаторов. При плохом подключении кабеля значение ESR 0,02 Ом может вырасти до 0,61ом. Вы не должны ожидать очень хорошей точности результатов измерений, особенно измерение ESR и результаты измерения индуктивности не очень точные
Самопроверка и калибровка:
Самопроверка может быть подготовлена путем соединения всех трех тестовых точек вместе и нажатия RPEWS. Для начала самостоятельного тестирования, RPEWS необходимо нажать снова в течение 2 секунд. Тестер с подсказкой для следующего шага. Подождите, пока в подсказке будет указано «изолировать зонды», а затем отсоедините тестовые точки.
Тестер скоро отобразит «1-|-3 более 100nf». Конденсатор с любой емкостью между 100nF и 20 & micro;F, подключенный к pin 1 и pin 3, необходим для последней задачи калибровки. Вы должны подключить конденсатор, после того как текст будет показан. С этим конденсатором смещенное напряжение Аналогового компаратора будет компенсировано для лучшего измерения значений емкости.
Описание функционального меню:
1. Выключить
Введите эту функцию, тестер немедленно отключится.
2. Транзистор
Тест транзисторов, это также функция по умолчанию при включении.
3. Частота
Измерение частоты, для частот ниже 25 кГц нормальное измерение сопровождается измерением периода времени. Это дополнительное измерение выполняется только после нормального измерения частоты.
4.f-генератор
Генерация сигнала, эта функция может выводить квадратную волну. С различной частотой на выбор.
5. 10-битная ШИМ
Функция «10-битная ШИМ» (модуляция ширины импульса) генерирует фиксированную частоту (7812,5 Гц) с выбираемым импульсом
Цвет: черный
Материал: пластик
Посылка:

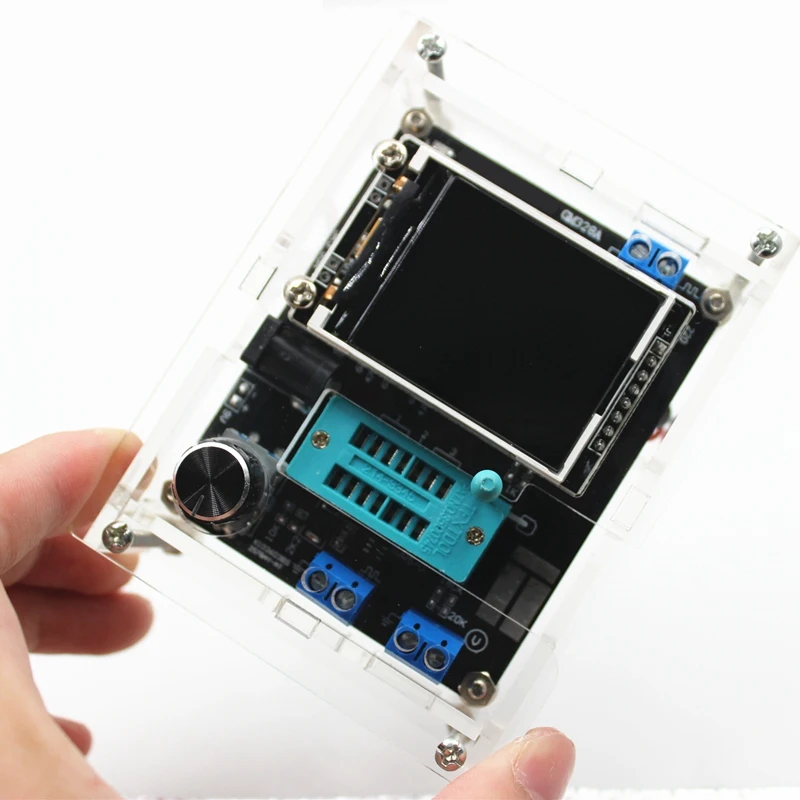

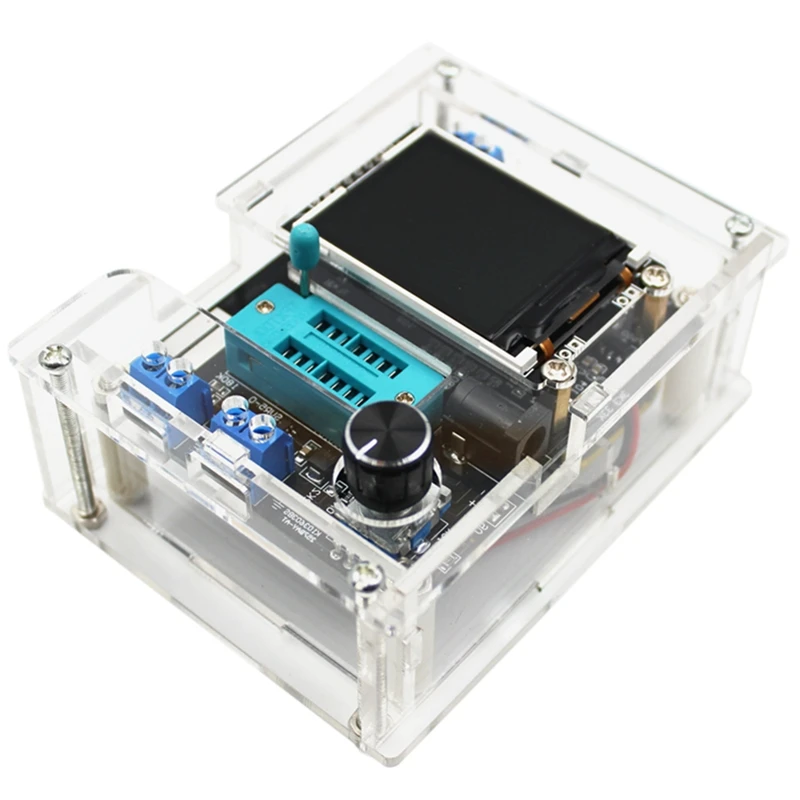

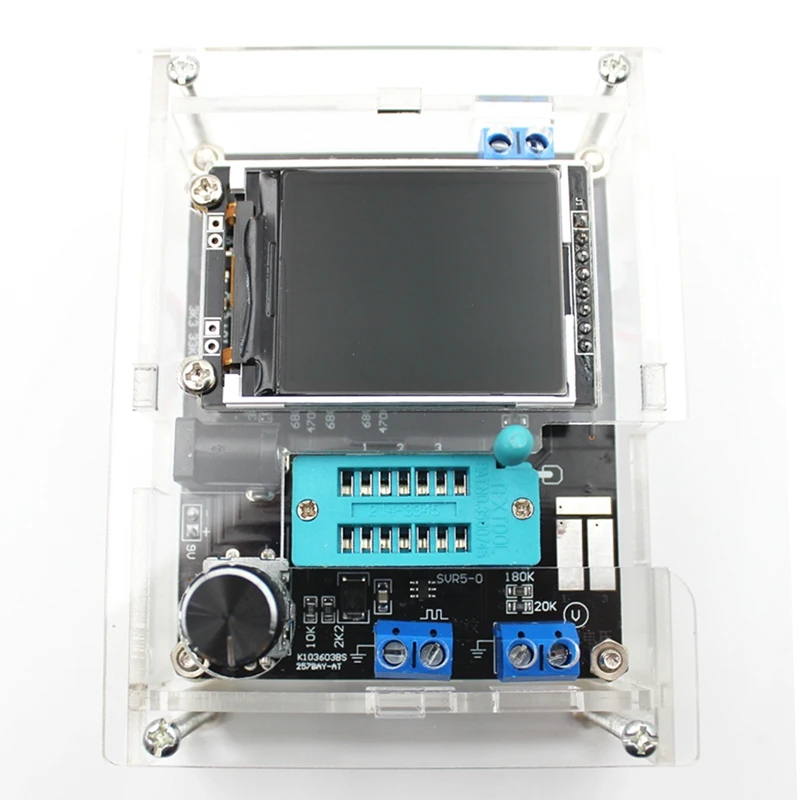

1 * Полностью Собранный тестер транзисторов

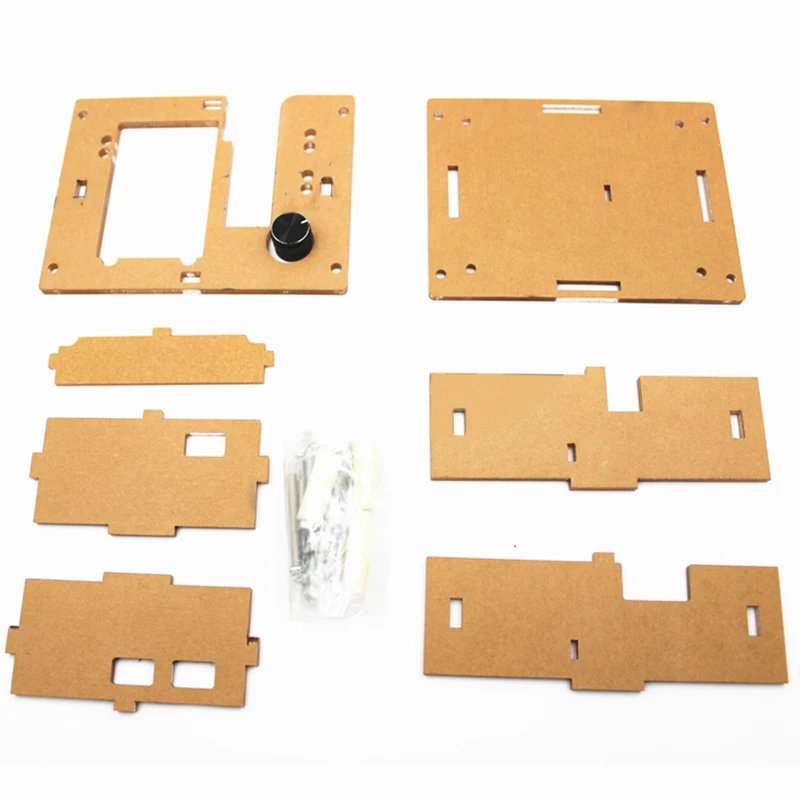

1 * акриловый чехол DIY
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
