Переходник-удлинитель PCIe x1 x4 для аудио беспроводной локальной сети карты usb pci-e 1x

Удлинительный кабель PCI-E x4, передача x1 pcie 1x до 4x, поддержка сетевой карты, карты жесткого диска, двойной правый угол

Бренд: ADT

Название продукта: Удлинительный кабель PCIe x1-x4

Модель продукта:R12SF

Скорость передачи: pmie3.0 x1 до x4 на полной скорости, 8 Гбит/с (макс.)

Длина провода: 3 ~ 100 см, длина может быть изменена,

Применение: PCIe x4 NVMe SSD, LAN, карты USB, расширение

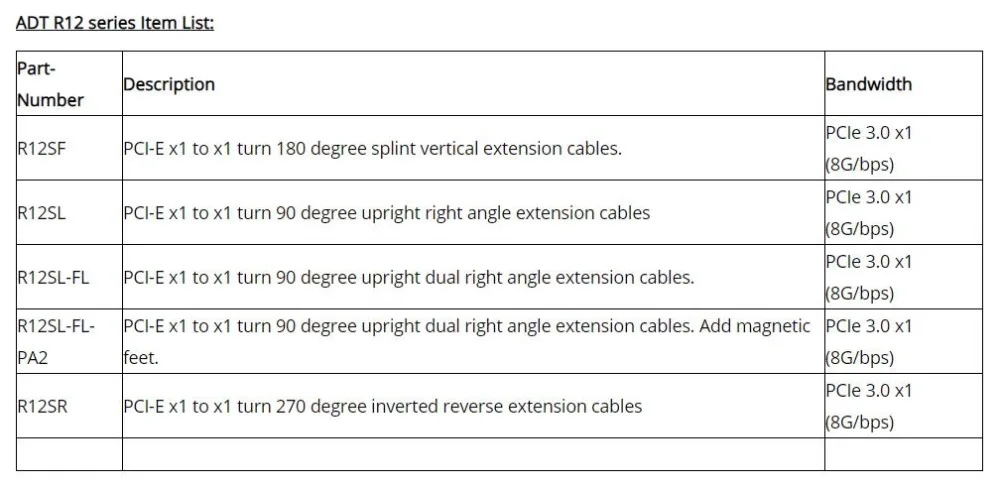

Описание номера детали:

R12: PCIe x1 до x4

SL:Поворот на 90 градусов в вертикальном положении под прямым углом; SF: поворот на 180 градусов по вертикали; SR: поворот на 270 градусов, инвертированный угол поворота

-WK: версия для минирования затрат на GPU.

-FL: Поворот кромки PCIE на 90 градусов.

-PA2 включает 2 шт. магнитные ножки;-PA4 включает 4 шт. магнитные ножки и PCB-PAD

Преимущества товара: Преимущества материала: Использование немецкого запатентованного провода, использование высококачественных позолоченных разъемов, поддержка высокоскоростной и стабильной передачи. Печатная плата изготовлена из высококачественных материалов с высокой частотой и низким сопротивлением. Печатная плата изготовлена с точной обработкой и использует пластину с высоким содержанием TG. Толщина медного материала утолщена до 1 унции. Хорошая Электропроводность соединителей с позолотой может уменьшить аномальную проблему, вызванную повышением сопротивления окисления ржавчине. Преимущества дизайна: Дифференциальный сигнал без отверстий, отсутствие микрокороткого замыкания, Высокоскоростная передача данных сигнала, не существует паразитной емкости и проблемы с помехой, затухающими сигнал индуктивности, усиление силовой цепи, конструкция проводки, миниатюрная конструкция печатной платы может уменьшить помехи от механизма, без аппаратного обеспечения карты, установка продукта простая. Преимущества продукции: Прямые продажи с фабрики магазина, продукция по индивидуальному заказу, производство в точке сварки металла для усиления сварки. И крышка с термоусадочной трубкой, продукт прочный и надежный, не будет проблем с падением провода. Продукт хорошего качества изготовления, стабильный, надежный и долговечный.

Описание длины кабеля:

Длина провода относится к части видимого провода. В комплект не входит печатная плата и разъем. Для определения длины провода см. Стрелку 5 см на рисунке ниже.

Вопрос и ответ:

Есть ли Экранирование EMI для кабеля?

Удлинитель использует новейшие материалы для экранирования EMI с пятью плоскими кабелями. Этот метод позволяет полностью покрыть каждый кабель защитой от электромагнитных помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизации помех и ухудшения производительности, И уменьшить вес Экстендера.

Резюме технических вопросов Материнская плата mini/micro ATX относительно небольшая. Материнская плата имеет только один слот x1, за исключением слота для видеокарты. Она также находится слишком близко к видеокарте. Расстояние слишком близко. Вентилятор видеокарты заблокирован. Плохой отвод тепла. Слишком высокая температура чипа., Производительность графической карты 3D нестабильна.

На изображении выше используется модель ADT R12SL-FL 5 см. Интерфейс PCIe x1 оригинальной материнской платы может быть перемещен влево на 3 слота через Удлинительный кабель, а также могут быть вставлены карты PCIe x4 или выше, такие как сетевые карты, карты памяти, графические карты, карты расширения USB и т. д. И так далее, более гибкий в использовании. Модель ADT R12SL-FL-PA2 5 см с 2 магнитными ножками, если высота магнитных ножек слишком высокая, вы можете снять прокладку, как показано ниже Какая толщина провода? Он мягкий? Можно ли его согнуть? Толщина проволоки этого изделия составляет 1,4 мм, поэтому проволока этого изделия более твердая. Провод можно согнуть или сложить, но не тяните его. Нужен ли вам внешний источник питания? Схема питания наших продуктов хорошо спроектирована, а удлинитель не требует внешнего источника питания. После того, как Удлинительный кабель R12SL-FL подключен к материнской плате, какова открытая высота удлинительного кабеля? Достаточно ли высоты пространства, Пожалуйста, измерьте покупателем Высота обычной печатной платы модели R11SL составляет около 7 мм, плюс высота провода после изгиба 90 градусов составляет около 9 мм Высота двойного прямого угла модели R12SL-FL относительно низкая около 6 мм, как показано ниже
