Новый тестер интегральной схемы IC серии 74 40 может оценить хорошие или плохие

Новый тестер интегральной схемы IC серии 74 40 может оценить хорошие или плохие

1. Обзор: TES200-это цифровой интеграционный тестер, в основном для тестирования 74 серий и 40 серий цифровой интеграции, который может протестировать более 200 видов интеграции. Простая в использовании, логическая интеграция тестов также может определить, какие ломаются Логические ворота. Выберите тестирование интеграции нажатием кнопок.

2. Применение продукта: Тест цифровой интеграции;

3. Таблица технических параметров: параметры проекта серийного номера Примечания 1 рабочее напряжение 7 ~ 12 В постоянного тока 2 рабочий ток <30 мА 3 Рабочая температура-40 ℃ ~ 65 ℃ 4 Температура хранения-40 ℃ ~ 65 ℃ 5 размеров 70*45*40 мм Длина X Ширина X высота

JK1 интерфейс питания (головка D13 постоянного тока): внутри плюс и снаружи минус. Напряжение питания (7 ~ 12 В) стабилизированный источник питания постоянного тока. Переключатель питания SW1: Включение питания. Выключение: выключение питания.

Режим: Выберите тип интеграции. Вверх: Выберите предыдущую интегрированную Модель. Вниз: Выберите следующую интегрированную Модель. Тест: протестируйте выбранную модель интеграции.

Примечание: При установке тестовой интеграции он выровнен вниз.

74 серии: 7400 ,7401 ,7402 ,7403 ,7404 ,7405 ,7406 ,7407 ,7408 ,7409 7410 ,7411 ,7412 ,7413 ,7414 ,7415 ,7416 ,7417 ,7418 ,7419 7420 ,7421 ,7422 ,7424 ,7425 ,7426 ,7427 ,7428 ,7430 ,7432 7433, 7434 ,7435 ,7436 ,7437 ,7438 ,7439 ,7440 ,7442 ,7443 7444 ,7445 ,7446 ,7447 ,7448 ,7454 ,7464 ,7470 ,7472 ,7473 7474 ,7475 ,7476 ,7477 ,7478 ,7480 ,7482 ,7483 ,7485 ,7486 7487 ,7489, 7494 ,7495 ,7496 ,74101 ,74102 ,74103 ,74107 ,74108 74109 ,74112 ,74113 ,74125 ,74126 ,74128 ,74130 ,74132 ,74133 ,74134 74135 ,74136 ,74137 ,74138 ,74139 ,74140 ,74145 ,74147 ,74148 ,74151 74152 ,74153 ,74155, 74156 ,74157 ,74158 ,74160 ,74161 ,74163 ,74164 74165 ,74166 ,74171 ,74173 ,74174 ,74175 ,74176 ,74177 ,74180 ,74182 74190 ,74191 ,74192 ,74193 ,74194 ,74195 ,74197 ,74242 ,74243 ,74247 74248 ,74249 ,74251 ,74253, 74256 ,74257 ,74258 ,74259 ,74260 ,74266 74279 ,74280 ,74283 ,74290 ,74293 ,74295 ,74298 ,74350 ,74352 ,74353 74365 ,74366 ,74367 ,74368 ,74375 ,74378 ,74379 ,74390 ,74393 ,74395 74425 ,74426 ,74445 ,74447 ,74490, 74595 ,74670

40, 45 серия: CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012, CD4013, CD4014, CD4015, CD4016, 4017, 4017, CD4020, CD4021, CD4022, CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035, CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053, CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076, CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503, CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529, CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162,CD40174, CD40175, CD40192, CD40193,

В тестовое изображение

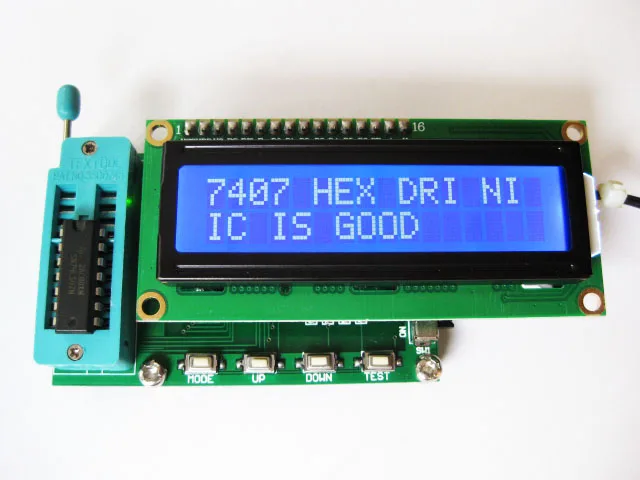

7407

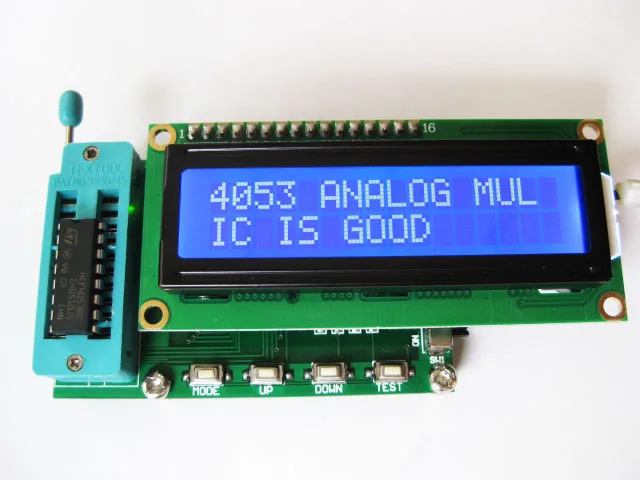

CD4053

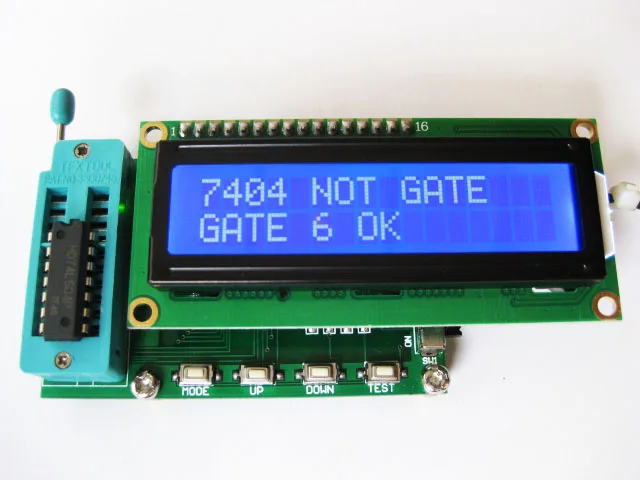

7404

'
