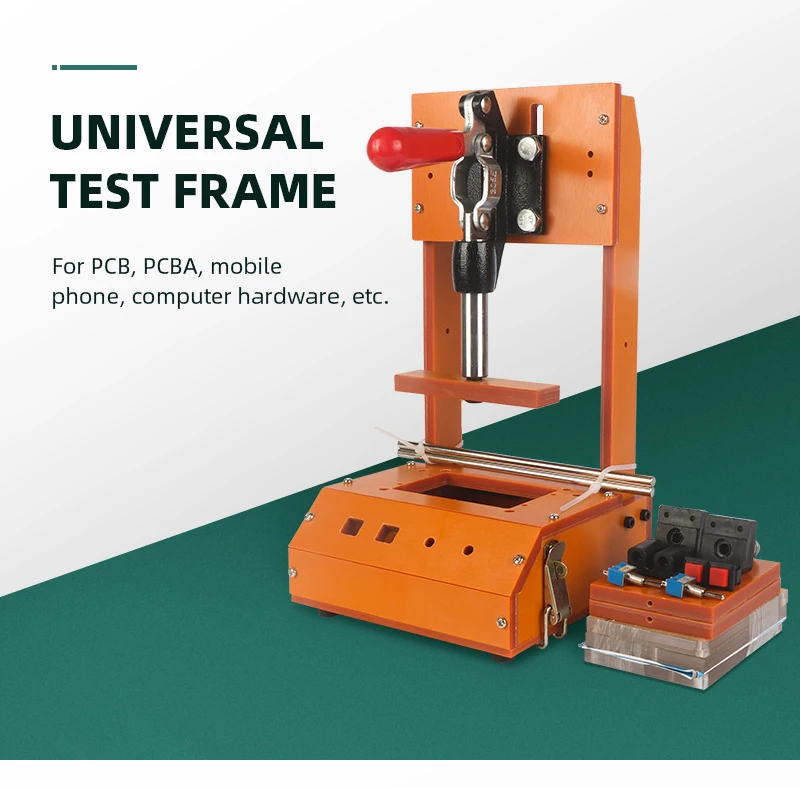

Универсальная испытательная рамка PCB test ing jig PCBA инструмент для крепления

Универсальная испытательная рамка PCB test ing jig PCBA инструмент для крепления

Описание:

Тестовая стойка каждой модели содержит соответствующую ABC плату, такую как FC80X50X42, которая содержит 80X50X42ABC доску. Если вам нужно приобрести ABC доску отдельно, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы приобрести ее!

FC80-50-42 может быть протестирована с помощью платы PCB с максимальным размером 80x50 мм, а плата PCB в пределах 80x50 мм может использоваться для выбора рамы, а 42 мм указывает на график испытаний. Если вам нужно проверить различные платы PCB, вы можете обработать ABC плату и предложить несколько наборов ABC плат.

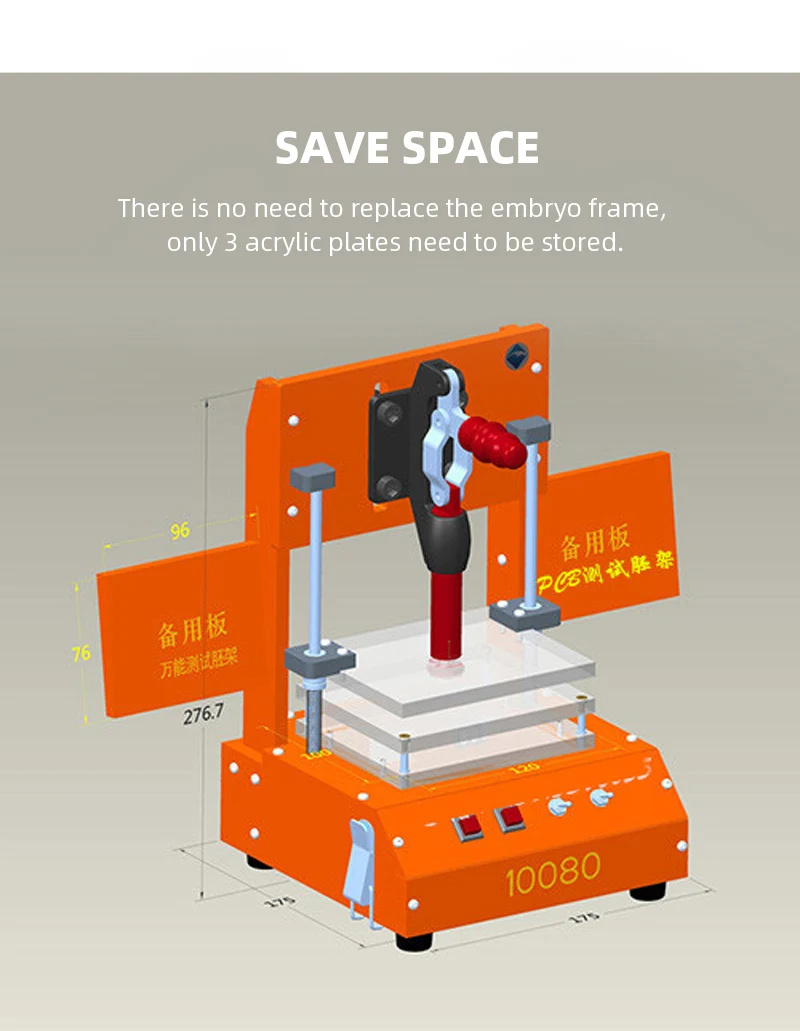

Материал третьей платы ABC: 8-10 мм прозрачный акриловый лист (80-50-42, 100-80-42, 130-100-42, прозрачная толщина акрила 8 мм, 150-130-60 \ 180-150-60-240-180-60. Толщина 3 прозрачных акриловых досок составляет 10 мм.)

Материал рамы-электрическое дерево, экспресс-доставка очень безопасна

Как выбрать рамку эмбриона:

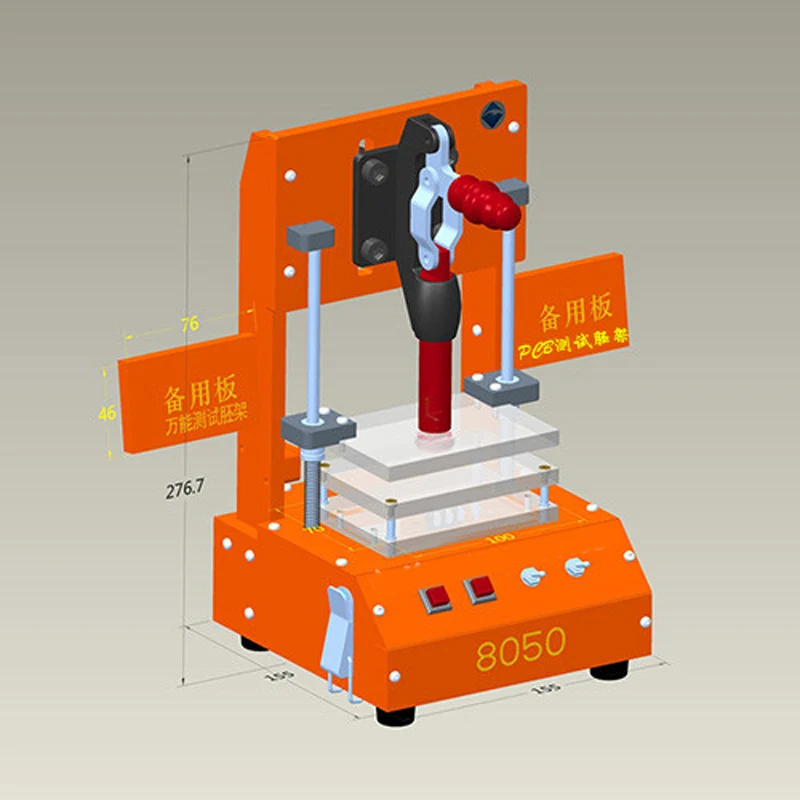

Размер печатной платы в пределах 80*50 мм, и выбран эмбрионный каркас модели 80-50-42;

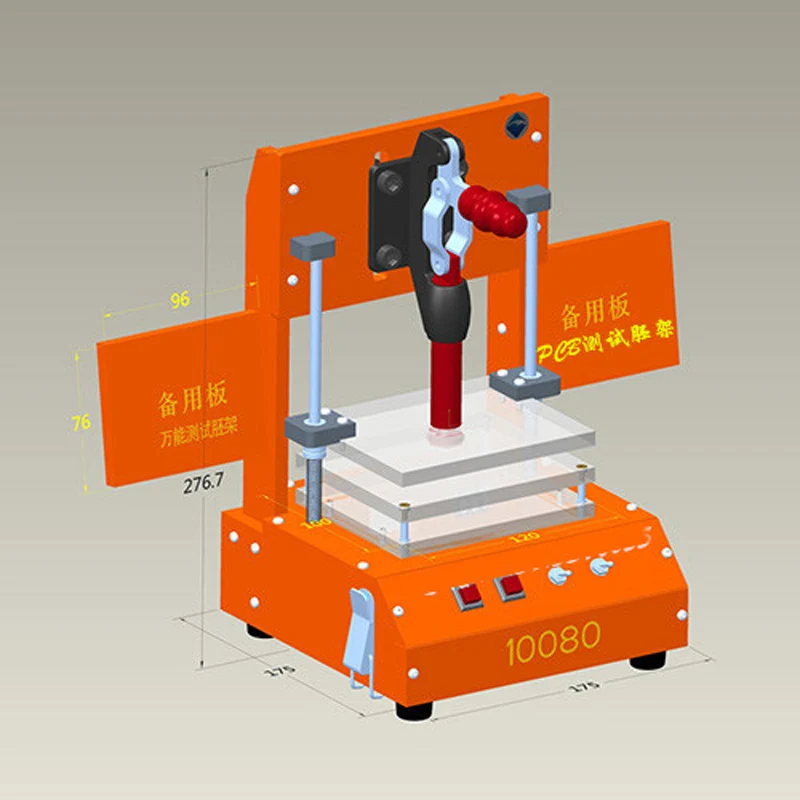

В пределах размера 100*80 мм выберите рамку типа 100-80-42;

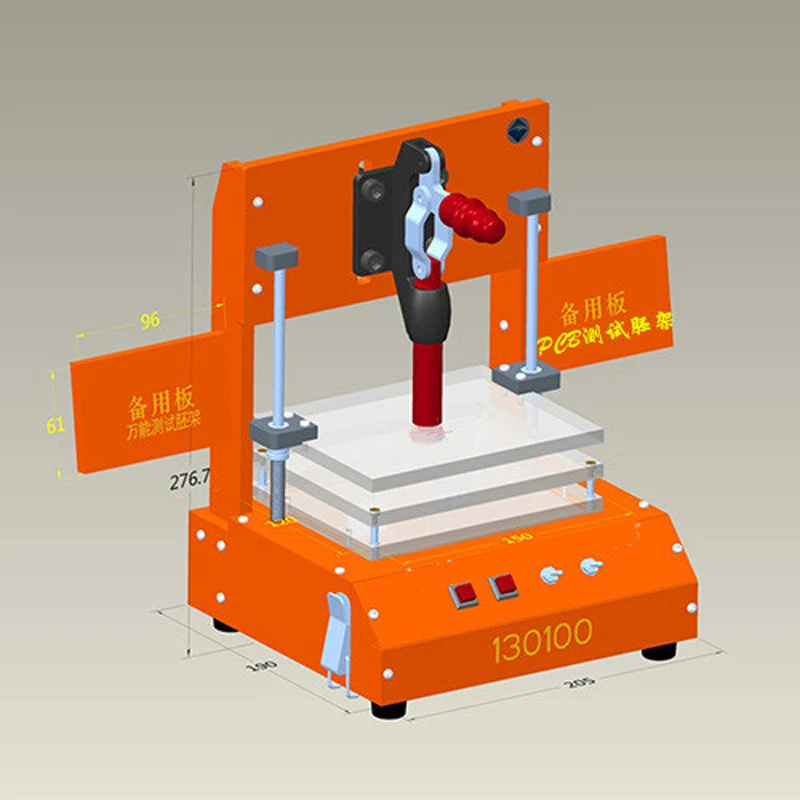

В пределах размера 130*100 мм выберите тип эмбриона 130-100-42;

В пределах размера 150*130 мм выберите рамку 150-130-60;

В пределах размера 180*150 мм выберите тип эмбриона 180-150-60;

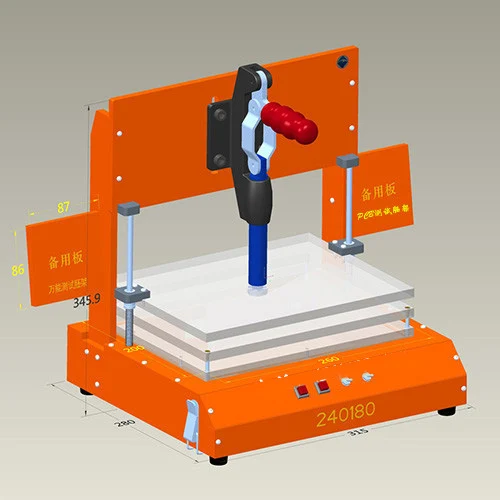

В пределах размера 240*180 мм выберите тип эмбриона 240-180-60;

Если размер больше 240*180 мм, свяжитесь со службой поддержки клиентов и сделайте индивидуальный заказ!

Характеристика:

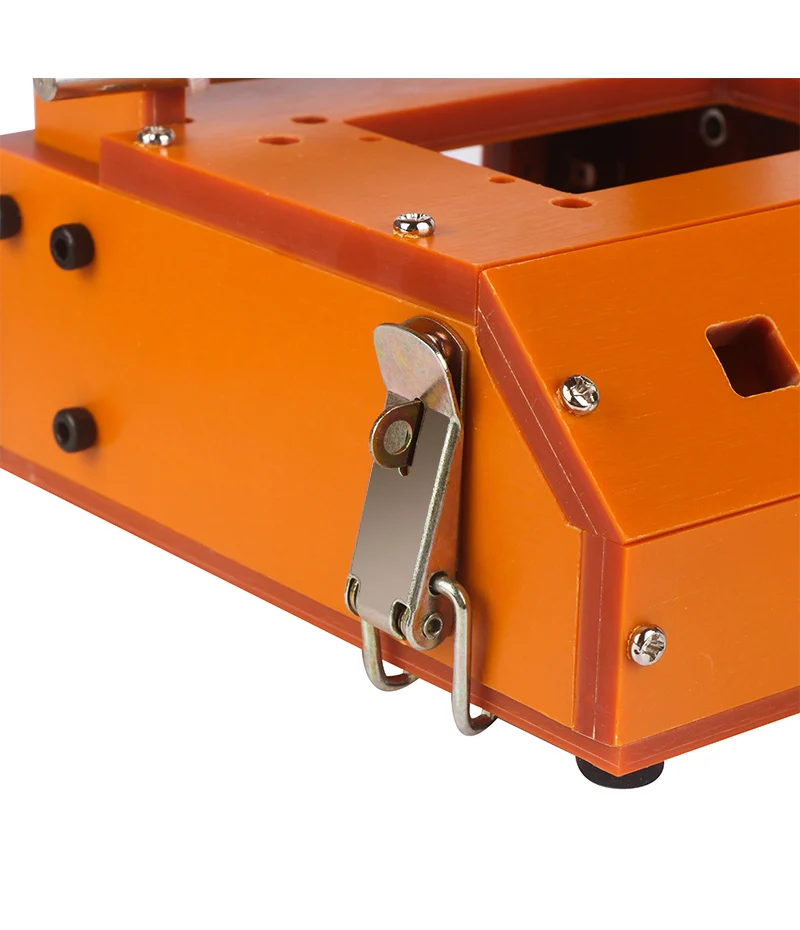

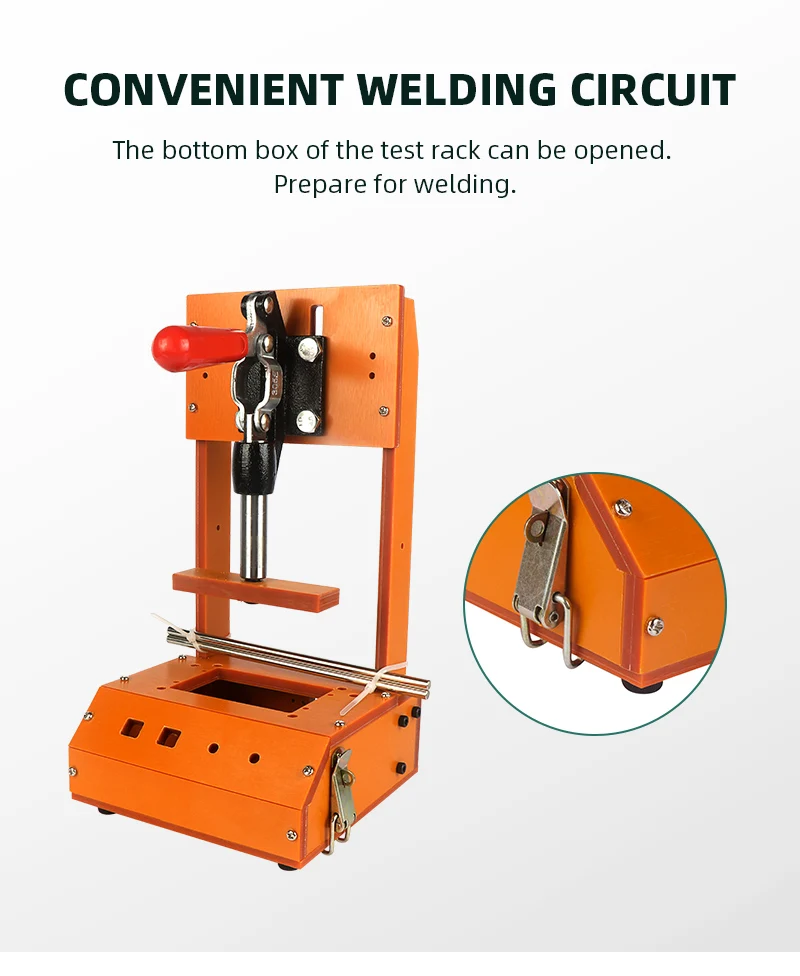

1. Крышка может быть открыта для облегчения сварки;

2. Замена платы A, B, C для легкой замены

3. Расстояние между платой B и C регулируется;

4. Позиционный штырь имеет недостаточную эластичную силу, и 4 отверстия предназначены для удобного увеличения;

5. Стандартное место установки отверстия, аксессуары свободно выбрать;

6. Плата адаптера C может поворачиваться на 90 °.
