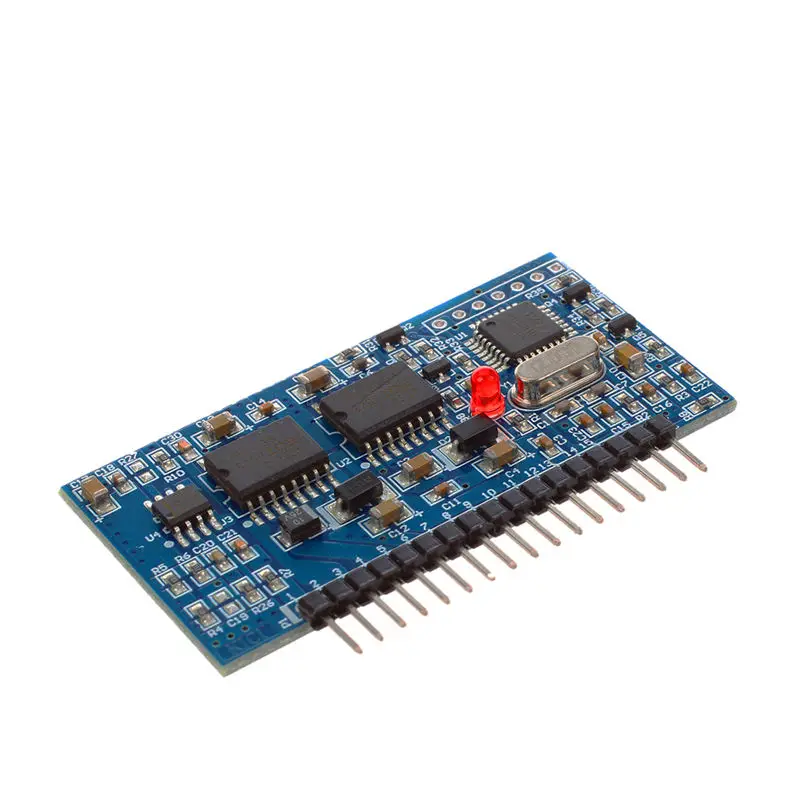

DC-AC Чистая синусоида Инвертор SPWM плата EGS002 EG8010 + IR2110 модуль драйвера |

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 200px; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; }

DC-AC Чистая синусоида Инвертор SPWM плата EGS002 EG8010 + IR2110 модуль драйвера EG8010 является цифровым, функция очень хорошо привносит их собственный контроль мертвых времени чистой синусоидальной волны инверторного генераторного чипа, используется в двухступенчатой DC-DC-AC преобразования мощности или одноступенчатой DC-AC преобразователя частоты мощности, внешний 12 МГц кварцевый генератор, для достижения высокой точности, и гармонические искажения очень малы, 50 Гц или 60 Гц чистый синусоидальный инвертор ASIC.
В чипе используется технология CMOS, внутренняя интеграция SPWM синусный генератор, схема контроля времени, диапазон коэффициента мультипликатора, схема плавного запуска, схема защиты, RS232 последовательный интерфейс связи и Серийный ЖК-модуль драйвера 1602 функций.
Одиночный источник питания 5 В
4 pin набор чистой синусоидальной волны Выходная частота:
50 Гц Чистая синусоида фиксированной частоты 60 Гц Чистая синусоида фиксированной частоты 0-100 Гц
Чистая синусоида Регулируемая частота 0-400 Гц Чистая синусоида Регулируемая частота
Однополярный и биполярный модуляции
Поставляется с управлением deadband, pin 4 dead time:
300nS мертвое время 500nS мертвое время 1.0uS мертвое время 1.5uS мертвое время
Внешний 12 МГц кварцевый генератор
Частота несущего ШИМ 23,4 кГц
Отзывы о напряжении, токе, температуре в реальном времени
Защита от перенапряжения, перенапряжения, перегрузки по току и перегрева
Режим плавного пуска pin установка времени отклика 1 с
Последовательная связь для установки выходного напряжения, частоты и других параметров
Внешний серийный жк-модуль 1602 отображает инвертор
Информация о напряжении, частоте, температуре и токе
Область применения:
Одиночной фазы инвертор немодулированного синусоидального сигнала
ПВ инвертор
Ветра инвертирующий усилитель мощности
Система бесперебойного питания UPS
Система цифровой генератор
Если Подача топлива
Однофазный регулятор скорости двигателя
Однофазный преобразователь
Синусоидальная волна диммер
Синусоидальная волна регулятор
Генератор волны синуса
Материал: печатная плата
Цвет: синий

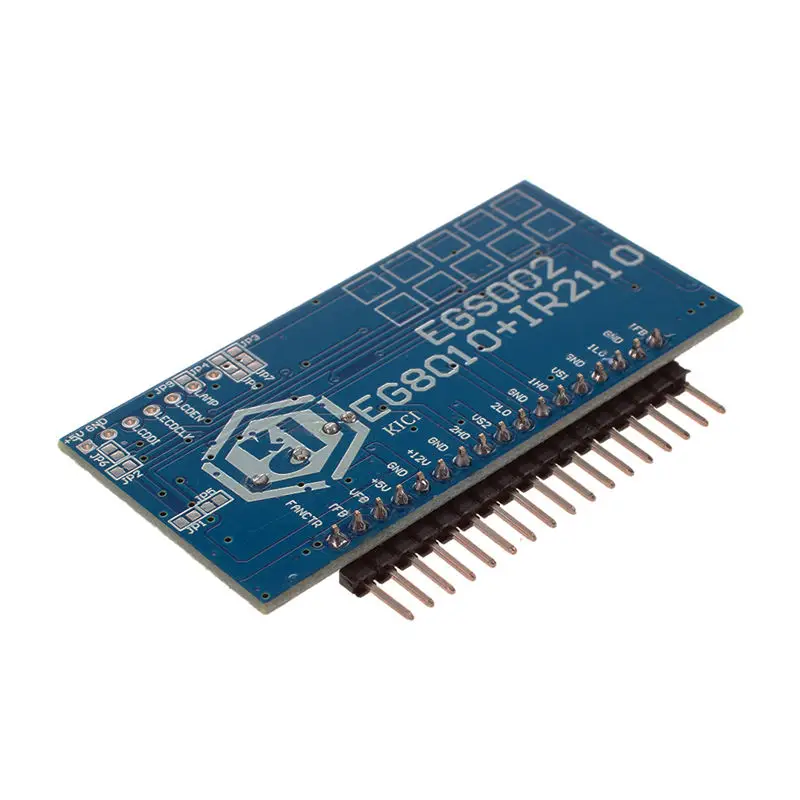

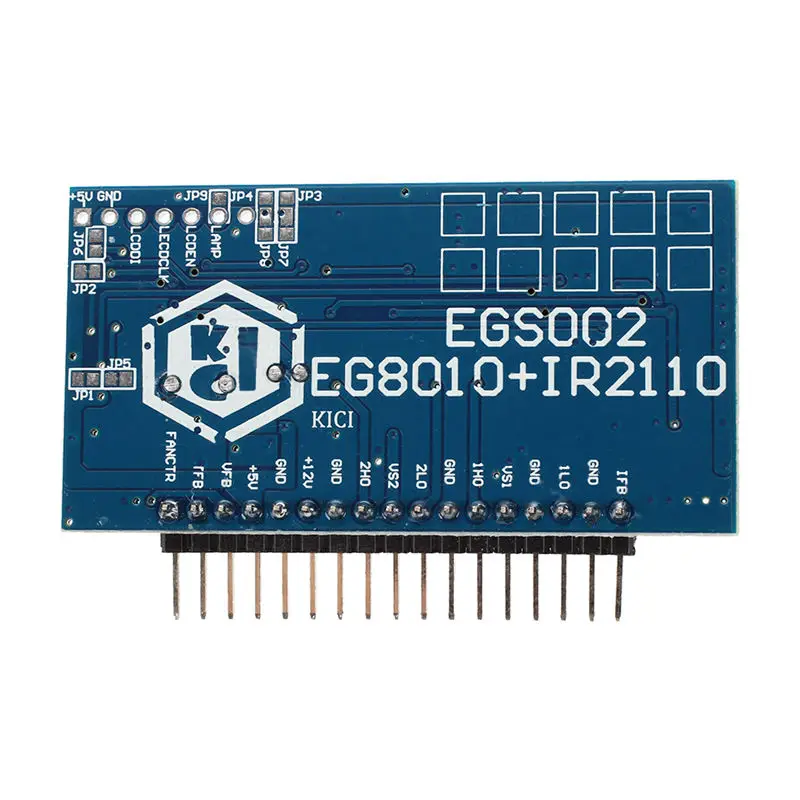

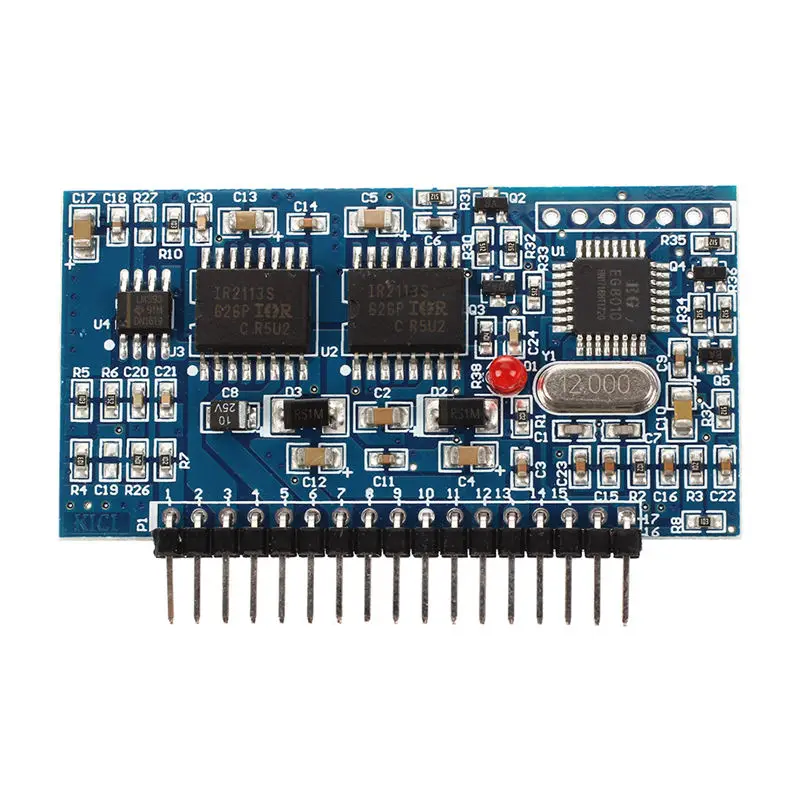

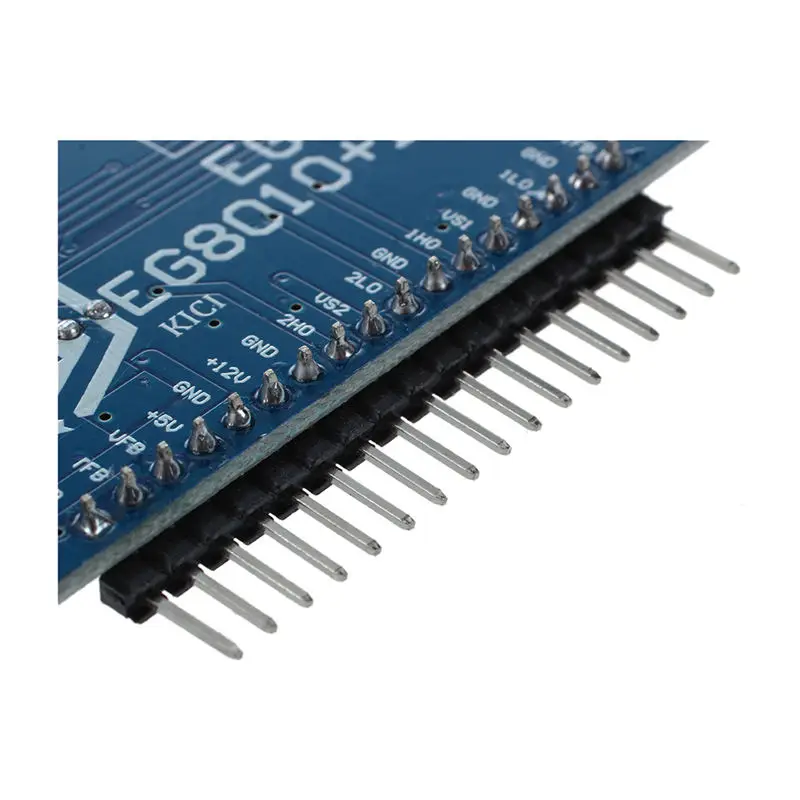

Посылка включает в себя: 1 x DC-AC чистая Синусоидальная волновая плата инвертора EGS002 EG8010 + IR2110 модуль драйвера
