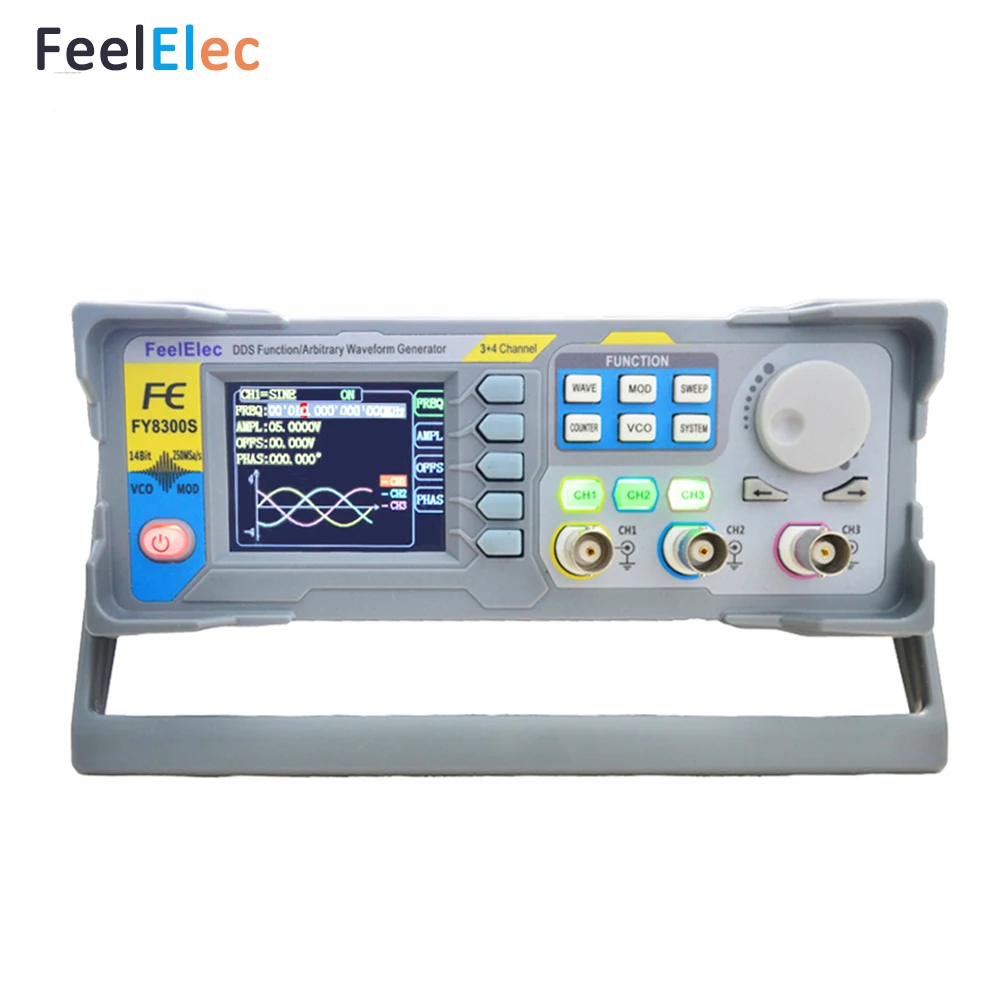

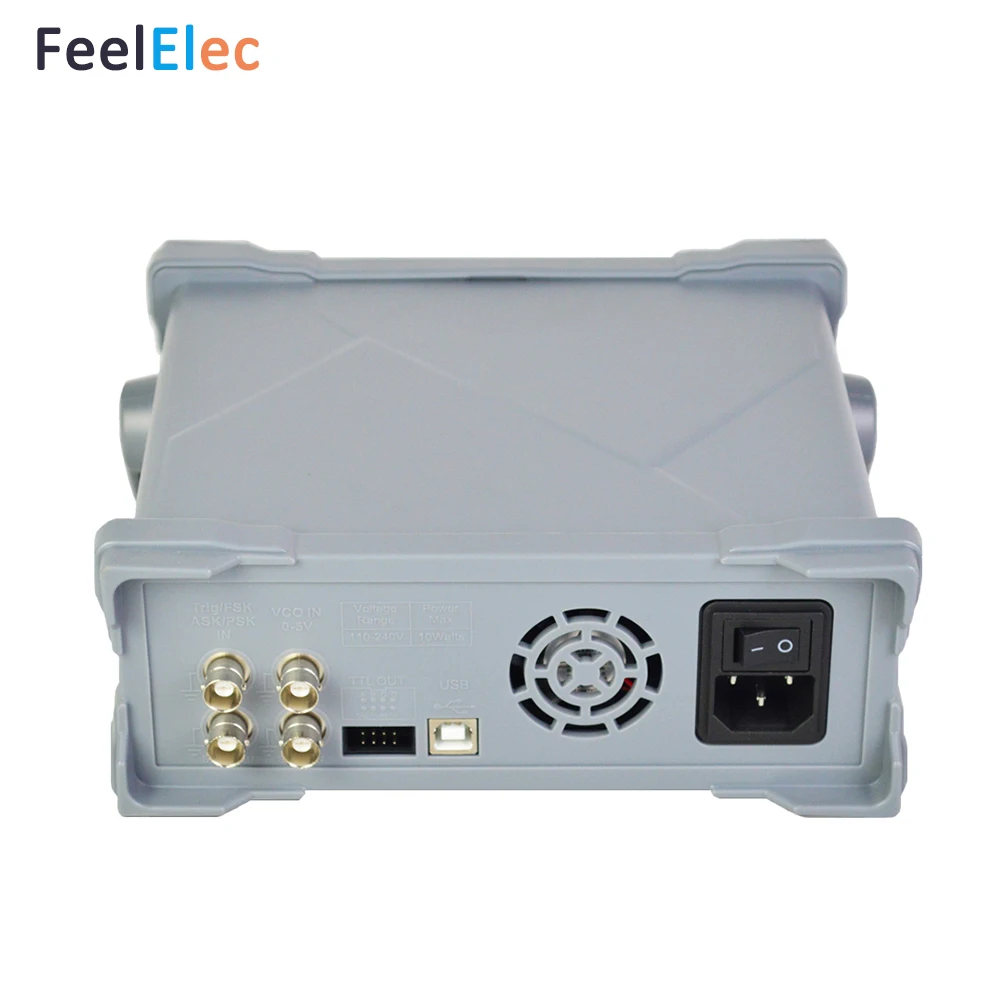

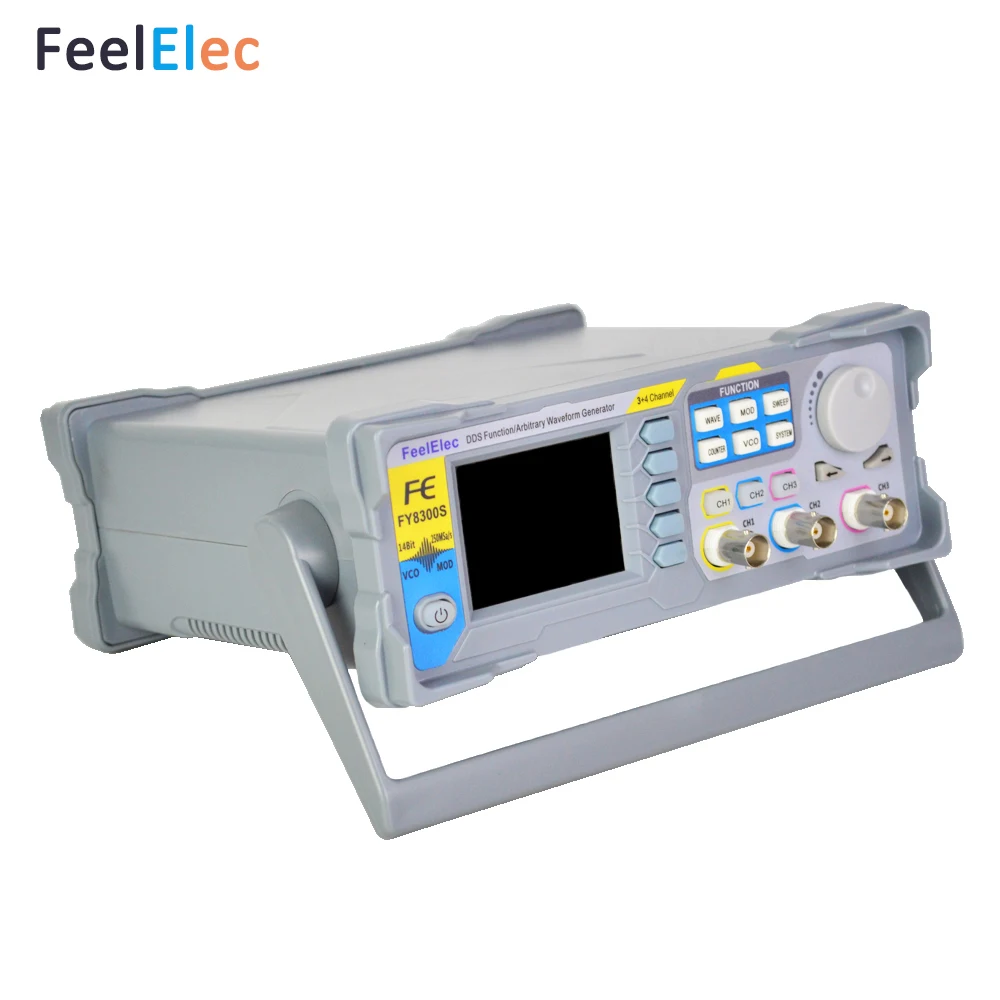

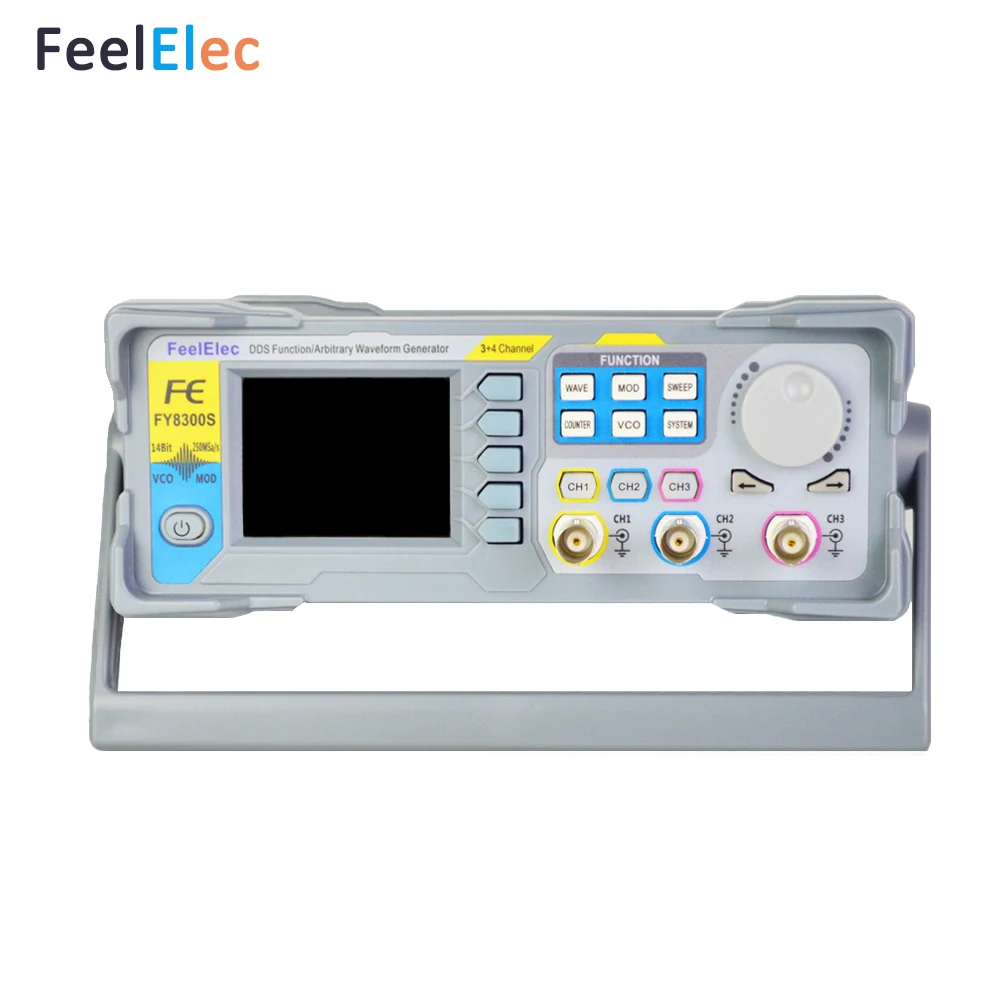

Это руководство относится к каждой модели FY8300S серии функций/генератор сигналов произвольной формы. Последние три символа модели указывают на выходное напряжение синусоидальной волны (МГц). Например, «60 м"Номер модели"FY8300S-60M"Означает, что максимальная выходная частота синусоидальной волны составляет до 60 МГц.

Трехканальная функция серии FY8300S/генератор произвольной формы-это набор функциональных генераторов сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, четырехканальный TTL генератор сигналов, VCO, развертки, счетчики и частотный метр и другие функции в высокой производительности, экономичный, многофункциональный генератор сигналов. Множество клавиш быстрого доступа и графический пользовательский интерфейс упрощают каждую работу. Использовать rs не нужно тратить много времени, чтобы узнать и ознакомиться с работой инструмента, вы можете быть квалифицированным использованием. Для образования, исследований и разработок, производства, тестирования, обслуживания и других отраслей промышленности, чтобы обеспечить новый выбор.

Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Технология поверхностного монтажа улучшает помехи и срок службы. Может выводить до 97 групп функций/произвольной формы, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 12 В), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.

Частота

Модель

FY8300S-20M

FY8300S-40M

FY8300S-60M

Синус

0 ~ 20 МГц

0 ~ 40 МГц

0 ~ 60 МГц

Квадратный

0 ~ 20 МГц

0 ~ 20 МГц

0 ~ 25 МГц

Пандус, треугольник

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Пульс

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

TTL/CMOS

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Произвольная форма волны

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Минимальная ширина импульса

20ns (минимальная ширина всех моделей импульсной волны может достигать 20ns)

Минимальное разрешение на всех частотных диапазонах

1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах, чтобы обеспечить точность регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц).

Точность

± 20ppm

Стабильность

± 1ppm/ 3 часа

Характеристики формы волны

Формы волны

Синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, полуволна, полная волна, положительная ступень, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора клиентской формы сигнала.

Нелетучее хранилище

Может хранить 64 произвольные формы сигналов, определенные пользователем (8K 14 бит) * 64

Длина волны

8192 точек * 14 бит

Частота дискретизации

250MSa/s

Вертикальное разрешение

14 бит

Синус

Гармоническое подавление

≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц);

Полное гармоническое искажение

<0.5% (20 Гц ~ 20 кГц, 0dBm)

Прямоугольник

Время подъема/падения

≤ 15 НС (VPP<5 В)

Overshoot

≤ 5%

Рабочий цикл

0.01% ~ 99.99% (разрешение 0.01%)

Пилообразная волна

Линейность

> 99% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Амплитуда (VPP)

Частота вращения ≤ 5 МГц: 1mVpp ~ 24Vpp;

5 МГц <частота ≤ 10 МГц: 1mVpp ~ 20Vpp;

10 МГц <частота ≤ 20 МГц: 1mVpp ~ 10Vpp;

Частота> 20 МГц: 1mVpp ~ 5Vpp;

Разрешение

1МВ

Амплитудная стабильность

± 0.5%/ 5 часов

Амплитудная плоскостность

± 2.5%(<10 МГц);± 5%(>10 МГц);

Сигнал на выходе

Сопротивление

50Ω ± 10% (Типичный)

Защита

Все каналы могут работать более 60 секунд, когда нагрузка коротка.

Смещение постоянного тока

Диапазон смещения

Frequency≤ 20 МГц: ± 12V; Частоты> 20 МГц: ± 2,5 V;

Офсетное разрешение

1МВ

Фазовая характеристика

Диапазон фаз

0 ~ 359,99 °

Разрешение фазы

0,01 °

TTL выход

Амплитуда уровня TTL

> 3Vpp

Разветвителя

> 8 TTL нагрузка

Время подъема/падения

≤ 10 нс

Выход CMOS

Низкий электрический уровень

<0,3 в

Высокий Электрический уровень

1 В ~ 12 В

Время подъема/падения

≤ 18 нс

Внешние измерения

Функция

Частота, период, положительная/отрицательная ширина импульса, рабочий цикл

Диапазон входного напряжения

1Vpp ~ 20Vpp

Измеритель частоты

Разрешение

0,01 Гц (время ворот = 100S)

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 класса (1S, 10S, 100S) регулируется

Счетчик

Диапазон

0-4294967295

Муфта

Постоянный ток

Рабочий режим

Руководство по эксплуатации

Период

Диапазон измерения

5ns ~ 20s

Измерение соединения постоянного тока

Ширина импульса

Диапазон измерения

0ns ~ 20s

Разрешение

5ns

Рабочий цикл

Диапазон (дисплей)

0% ~ 100%

Развертка

Несущая Форма волны

Синус, квадрат, пандус, произвольный (за исключением постоянного тока)

Тип развертки

Линейный или логарифм

Направление развертки

Вверх, вниз и с круговыми направлениями;

Развертки объектов

Частота, амплитуда, смещение, рабочий цикл

Время подметания

0,01 S ~ 999,99 S/шаг

Диапазон установки

Пусковое положение и положение отделки могут быть установлены произвольно.

Диапазон развертки

Определяется параметрами.

VCO(Выход управления напряжением)

Диапазон модуляции сигнала на вход

0 ~ 5 В

Частотный диапазон сигнала VCO

0-1000 Гц

Объект управления VCO

Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжением.

Специальная функция VCO

Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом.

Модуляция

Тип модуляции

AM, FM, PM, ASK, FSK, PSK

Несущая Форма волны

Синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока)

AM

Источник

Внутренний (CH2) /внешний (VCO в порту)

Модулирующая Форма волны

Синус, квадрат, треугольник, рампа, произвольная форма волны

Глубина

От 0% до 120%

Модулирующая частота

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

FM

Источник

Внутренний (CH2) /внешний (VCO в порту)

Модулирующая Форма волны

Синус, квадрат, треугольник, рампа, произвольная форма волны

Модулирующая частота

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

PM

Источник

Внутренний (CH2) /внешний (VCO в порту)

Модулирующая Форма волны

Синус, квадрат, треугольник, рампа, произвольная форма волны

Фазовое отклонение

От 0 до 360 °

Модулирующая частота

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

Спросить

Источник

Внутренний (CH2), внешний (ASK IN Port), руководство

Модулирующая Форма волны

Квадрат с 50% рабочим циклом.

Частота ключа

1μHz ~ 10 МГц

ФСК

Источник

Внутренний (CH2), внешний (FSK IN Port), ручной

Модулирующая Форма волны

Квадрат с 50% рабочим циклом.

Частота ключа

1μHz ~ 10 МГц

ПСК

Источник

Внутренний (CH2), внешний (PSK в порту), руководство

Модулирующая Форма волны

Квадрат с 50% рабочим циклом.

Частота ключа

1μHz ~ 10 МГц

Функция Burst

Несущая Форма волны

Синус, квадрат, пандус, произвольный (за исключением постоянного тока)

Количество разрывов

1 ~ 1048575

Источник запуска

Ручной, внутренний, внешний (AC/DC)

Общие характеристики

Дисплей

Тип

2,4 дюйма, цветной ЖК-дисплей.

Сохранение и загрузка

Количество

12

Положение

От 01 до 12 (01 для значения по умолчанию)

Интерфейс

Тип

USB к последовательному интерфейсу

Протокол

Режим командной строки, обеспечивающий протоколы связи.

Скорость общения

115200bps (промышленный стандарт)

Мощность

Диапазон напряжения

AC100V ~ 240V

Техника

SMD, LSI, надежный и прочный

Зуммер

Можно включить/выключить, установив.

Эксплуатация

Кнопки и ручка непрерывно.

Окружающая среда

Температура. : 0 ~ 40 ℃, влажность: 0,5% 80%

Размер

200 мм * 190 мм * 90 мм (Д * Ш * В)

Вес

700 г

Посылка с размером

25 см * 21 см * 10 см (Д * Ш * В)

Вес упаковки

1,1 кг (главный двигатель, аксессуары и другие упаковочные материалы)
