Яркость 36 в 48 250 Вт 350 с ЖК дисплеем скорости дроссельной заслонки для двигателя

Яркость 36 в 48 250 Вт 350 с ЖК дисплеем скорости дроссельной заслонки для двигателя

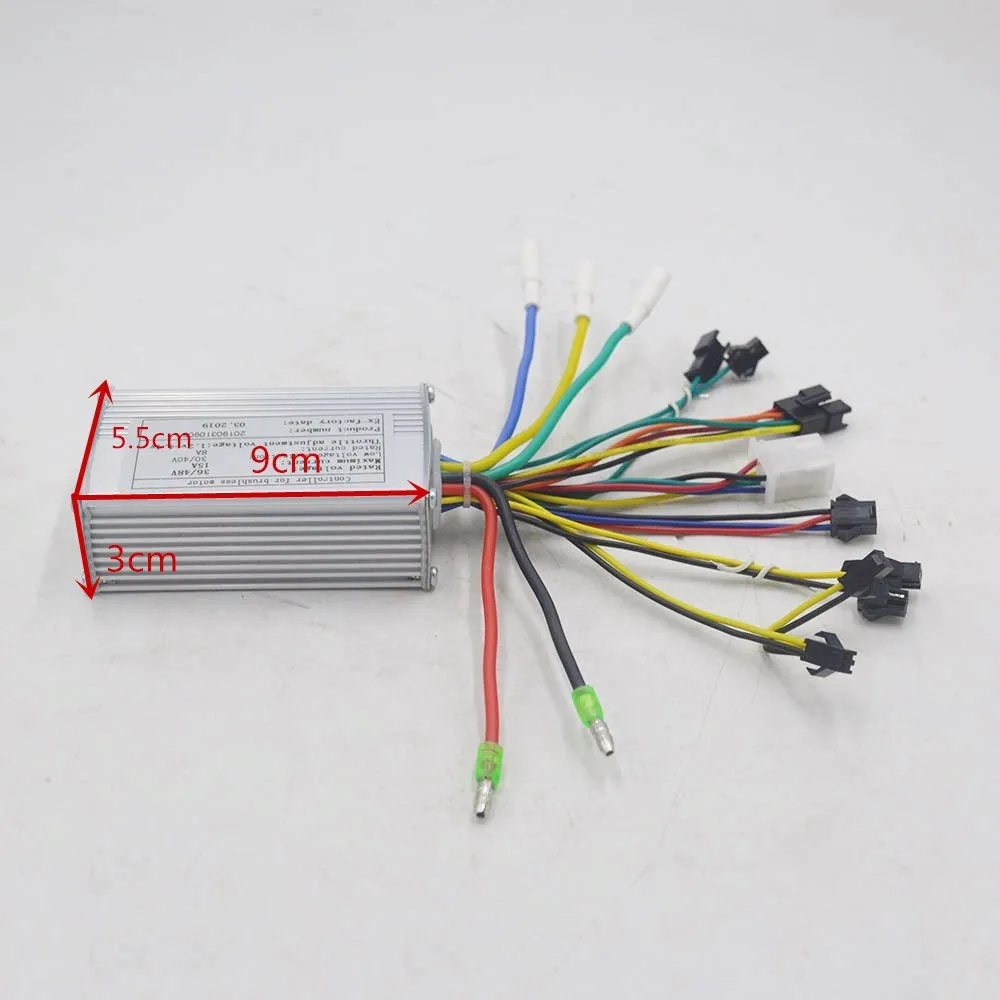

Контроллер электровелосипеда 250 Вт 350 Вт 24 В/36 В/48 В постоянного тока escooter бесщеточный контроллер двигателя с ЖК-дисплеем для электрического велосипеда

Подробная информация о продукте:

24V:19 +-0,5 V

Е-байка 36В: 29 +-0,5 V

48V:39 +-0,5 V

250 Вт: 13A +-1A

350 Вт: 15A +-1A

、 一

Рабочее напряжение: 24 В/36 В/48 В (можно установить три напряжения)

二 、

1. Красная линия: положительный вход источника питания

2. Черная линия: отрицательный источник питания

3. Синяя линия: Электрический дверной замок контроллера

4. Зеленая линия: получение связи

5. Желтая линия: запуск связи

Смущены, пожалуйста, свяжитесь с

1. Функция отображения скорости, индикатор питания, запрос неисправности, индикация фар, индикация круиза, индикация шестерни, общий пробег, один пробег, напряжение в реальном времени, ток бега, время работы, режим запуска, И т. д.

2. Многофункциональная Область отображения

Общий пробег ODO, одиночный пробег, напряжение в реальном времени, рабочий ток A, время работы, код ошибки E

3. Область отображения состояния неисправности E, когда! Символ мигает, короткое нажатие кнопки вкл/выкл для настройки интерфейса дисплея к интерфейсу E. Соответствующий номер под интерфейсом представляет соответствующее содержимое ошибки. Особый статус выглядит следующим образом:

ERRO 1: отказ двигателя

ERRO 2: неисправность при повороте

ERRO 3: Сбой контроллера

ERRO 4: силовой тормоз

ERRO 5: защита от низкого напряжения

ERRO 6: Сбой связи, прибор не получает выход контроллера

ERRO 7: Сбой связи, контроллер не получает выход счетчика

4. Короткое нажатие кнопки РЕЖИМ, положение шестерни будет цикл, чем выше положение шестерни, тем быстрее скорость.

5. Длинная кнопка нажатия, значок фары загорается

6. После того, как двигатель работает, удерживайте ручку управления скоростью в течение 5 секунд. Круизный символ загорается. После выхода ручки двигатель поддерживает исходную скорость. Тормозите или наберите ручку управления скоростью снова и Верните ее в состояние круиза.

7. Не-нулевой старт не символ горит нулевой старт нулевой символ горит

8. Когда кабель передачи данных подключен к интерфейсу USB счетчика и извлекает из него более 100 мА, значок USB загорается. Если значок мигает, нагрузка находится в прерывистой зарядке или ток нагрузки превышает 500 мА. Интерфейс USB автоматически включается в режим защиты.

9. Нажмите и удерживайте две кнопки одновременно, чтобы ввести настройки:

P03: уровень напряжения: 24 В, 36 В, 48 В

P06: Диаметр колеса: единица измерения-сантиметр, дюйма; Точность: 0,1;

P07: Количество магнитов скорости: диапазон: 1-100;

P09: zero start, non-zero start setting, 0: zero start; 1: non-zero start;

P15: Настройка сигнала привода двигателя (для достижения функции ограничения скорости PO8) полная скорость устанавливается на 100

P16: Круизная функция в реальном времени 1 метра имеет эту функцию 0 без такой функции

P99: функция восстановления одним нажатием (нажмите кнопку MODE в течение 5-6 секунд в интерфейсе настройки параметров P99, чтобы восстановить все параметры до начальной настройки первой загрузки)

ODO: ODO очищается (в интерфейсе настройки параметров ODO нажмите кнопку MODE в течение короткого времени, а затем нажмите и удерживайте в течение 5 мес.-6 секунд, пока число не будет нулевым.)

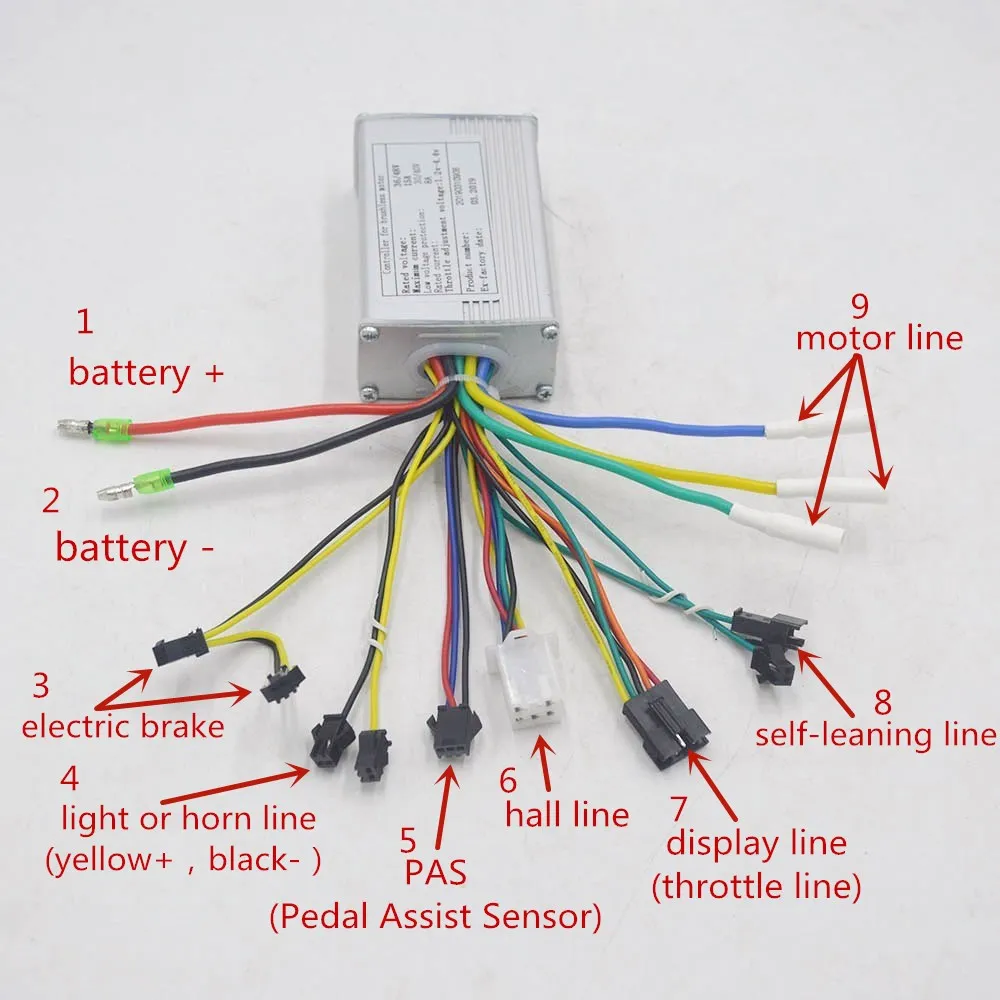

(1. Свяжитесь с линией двигателя

2. Свяжитесь с линией батареи (красный: +, черный :-)

3. Свяжитесь с Холлом

4. Свяжитесь с линией отображения

5. Стыковка двух линий самообучения, включение источника питания электромобиля, Поворот дисплея дроссельной заслонки, двигатель будет вперед или назад.

(Разделите линию самообучения, когда может быть передача вперед.

Если обратный, разделите линию самообучения. Затем снова Соедините линию самообучения, разделите линию самообучения, когда может быть передача вперед.)

6. Другие функции могут быть подключены по мере необходимости.)
