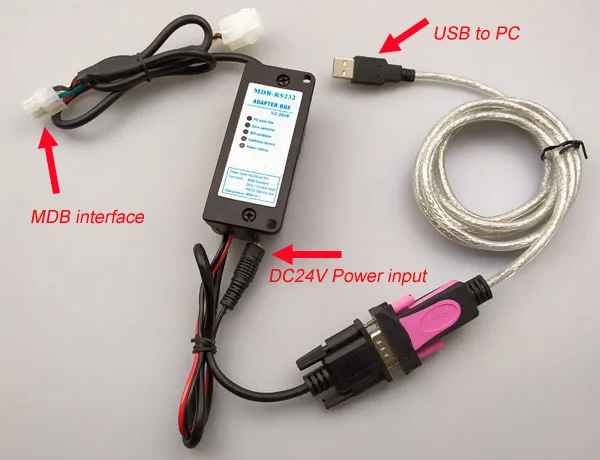

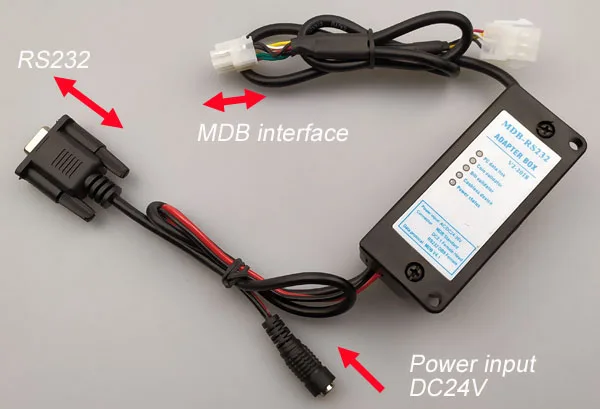

Новинка 2018 версия устройства для преобразования параметров USB в ПК RS232

Новинка 2018 версия устройства для преобразования параметров USB в ПК RS232

Мульти-дропшиппинг к RS232 (MDB-RS232)(MDB2PC) для ПК RS232 к MDB монетоприемник, акцептор счета и кард-ридер, безналичный прибор

Работает с акцептором монет, акцептором купюр, кардридером, безналичный дефект, для торгового автомата, киоск, киоск информационный автомат

MDB-RS232 версия V2018 поддерживает больше функций и больше устройств

Поддержка версии V2018: устройства 08H, 30H, 10H, 60H, 40H

Упаковочный лист:

Если вы хотите узнать, может ли этот usb-адаптер работать с вашей основной платой, перейдите к поиску ключевого слова «FT232RL», если у вас есть подходящий драйвер для вашей системы, тогда никаких проблем.

Важная информация о бесплатной доставке:

Для нашей бесплатной доставки, которая будет отправлена медленной почтой или медленной авиапочтой, как правило, это займет около 20-60 дней на вашу сторону. Если вам нужна быстрая доставка, пожалуйста, выберите DHL экспресс-доставка, конечно, это будет иметь дополнительную стоимость доставки.

Этот адаптер интерфейса предназначен для преобразования протокола MDB торгового автомата в RS-232 последовательный протокол. Адаптер функционирует как подчиненный к основной системе управления. Мастер может быть любой системой управления, которая поддерживает RS-232 последовательную связь, например ПК.

Описание продукта:
Этот адаптер предназначен для преобразования протокола MDB Acceptor (BA) и MDB Coin Changer (CC) в RS-232 последовательный протокол. IU функционирует как подчиненный к основной системе управления. Мастер может быть любой системой управления, которая поддерживает RS-232 последовательную связь, например ПК.

Режим работы:
Общение с хозяином и рабом основано на запросах и ответах рабов. Мастер отправляет запрос состояния (или команду) на IU и IU ответы, отправив его текущий статус. Типичный ответ IU на запрос мастера (опрос) состоит из заголовка и байтов данных. Если нет активности BA или CC, статус-один байт, только заголовок. Когда IU получает данные от BA или CC, он отправляет заголовок, за которым следуют байты данных в ответ на запрос состояния master. Мастер должен всегда проводить опрос (запрос) IU. Если IU не получит запрос от мастера в предустановленном слоте времени или IU не распознает мастер-сообщения 10 раз подряд, он будет подавлять принятие BA и CC. При включении питания принятие BA и CC блокируется.

Что такое MDB и почему мне нужен MDB-RS232?

MDB выступает за «автобус с несколькими каплями» и является протоколом, разработанным в индустрии торгового автомата. Протокол Multi-drop Bus (MDB) не совместим со стандартным протоколом RS-232 ПК, поэтому необходим аппаратный и программный интерфейс. MDB-RS232-это микропроцессорный управляемый аппаратный интерфейс со встроенной прошивкой, который преобразует протокол MDB в протокол RS232, а также выполняет необходимое преобразование напряжения. MDB-RS232 также снимает требования к опросам, тем самым позволяя тому же ПК выполнять другие задачи.
MDB-RS232 необходим для подключения протокола торгового автомата MDB к стандартному ПК, так как:

В MDB-RS232 интерфейсы каких-либо MDB торговый аппарат (6-pin molex/5pin MTA) к компьютеру через последовательный порт (DB-9). Поддержка в будущем может включать Универсальный серийный автобус. Протокол MDB-RS232 совместим со стандартным протоколом RS-232.

Монетоприемники/диспенсеры и иностранная валюта:

Любое MDB совместимое устройство может быть подключено к ПК. В настоящее время это позволяет принимать и отправлять любые типы монет, включая иностранную валюту и евро доллар (при наличии).

Считыватель смарт-карт

Доступ к считывателям смарт-карт, совместимым с MDB.

Спецификация:
Связь Формат:

Стартовый бит

Скорость передачи информации в

Паритет

Стоп-бит

9600 бит

-1 шт.

8

Нет

-1 шт.

Синхронизации Параметры:

Отклика (макс)

Мастер опроса раз

Время IU ждет опрос мастера, прежде чем ингибировать принятие BA и CC (макс.)

1 мс

50 г-жа

150 - 300 мс

3 секунды

Аппаратные средства Параметры.

Кабель

Размеры

Вес

Мин 20 постоянного тока
Номинальная 24...34 В постоянного тока (или 24...30 В переменного тока)
Макс 39 В постоянного тока
Потребляет Ток холостого хода <0.05A
0.5A для 1 сек. При приеме счетов

Стандартный компьютерный кабель последовательного порта

Стандартный MDB кабель

Прибл. 100x50x30 мм

Прибл. 115 г

----------------------------------------------------------------------------------------------------------------------------------------------------------------

Что такое MDB-RS232 и RS232-MDB адаптер?

Перед заказом, вы должны точно знать, в чем разница, и тогда вы будете знать, какой тип товара вам нужно заказать:

MDB-RS232 используется для подключения счетчика MDB, устройство для проверки монет, устройство безналичного платежа к компьютеру. Затем вы разработаете программное обеспечение, которое будет работать на ПК и работать в качестве главного торгового контроллера.Например, вы разрабатываете информационную машину киоска. Затем вам нужно подключить MDB акцептор счета, устройство для проверки монет к компьютеру, но вы не знаете, как подключить MDB интерфейс платежного устройства к компьютеру, потому что компьютер имеет только порт RS232, нет MDB порт. Затем вам нужно заказать адаптер для MDB-RS232 (адаптер для MDB-PC).

RS232-MDB используется для подключения ПК к существующему торговому автомату. Тогда вам нужно будет разработать программное обеспечение, которое будет работать на ПК и работать в качестве невольного безналичного платежного устройства. И тогда ваш компьютер будет работать в качестве безналичного платежного устройства для торгового автомата.Например, вы хотите использовать ПК, чтобы дать кредит на оплату существующему торговому автомату, или если вы хотите сделать Интернет-соединение с торговым автоматом и дать кредит торговому автомату удаленно, затем вам нужно заказать адаптер для RS232-MDB (адаптер для PC-MDB).

Мы также предоставляем индивидуальный дизайн адаптера MDB. Просто дайте мне знать в деталях ваши требования к проекту.
