Усилитель объемного звука 3D LM46103 плата управления тоном |

Усилитель объемного звука 3D LM46103 плата управления тоном |

Описание товара:
Рабочее напряжение: 12 В переменного тока + 12 В
Характеристики продукта: Регулировка громкости, регулировка высоких частот, регулировка басов, регулировка левого и правого баланса, 3D звук и другая компенсация громкости
Коэффициент предварительного усиления: 3 раза, «сделай сам также можно отрегулировать в соответствии с реальной ситуацией, просто измените параметры платы, может быть два сопротивления»
Пластина размером 167 × 51 мм, доска толщиной 2,0 мм Стекловолоконная доска, медная фольга толщиной 2 унции (в 2 раза больше обычной доски), Конденсатор CBB с немецким производством Siemens. Электролитические конденсаторы изготовлены из Японии с высокой скоростью и низким сопротивлением.

Рекомендуется, чтобы мощность трансформатора была 15 Вт, а выходное напряжение переменного тока составляло 12 В + 0 + 12 В.

Использование продукта рис. 1: источник питания с использованием высокоскоростной цепи регулятора сигнализации постоянного тока, выпрямитель с использованием высокоскоростной трубки FR204, конденсатор фильтра-высокоскоростной конденсатор с низким сопротивлением GSK, И использование параллельно более конденсатора, благоприятно для отмены емкости ESR, улучшения источника питания, NE5532 только для сервопривода постоянного тока, уменьшения пульсации мощности. Используйте регуляторы LM7812 и LM7912.

Рис. 2: использование потенциометра небольшой запечатанный, аудиоканала с использованием осевого аудиоконденсатора MTK, процесс передачи сигнала уменьшает потери.

Рисунок 3: вышеуказанное сопротивление платы с использованием оригинальных японских металлических пленочных резисторов, ножек из чистой меди, диаметр ножек составляет 0,55 мм, погрешность составляет 1%, как показано ниже, поскольку предварительное усиление N5532 и IC Блок, удобное обновление IC «сделай сам».

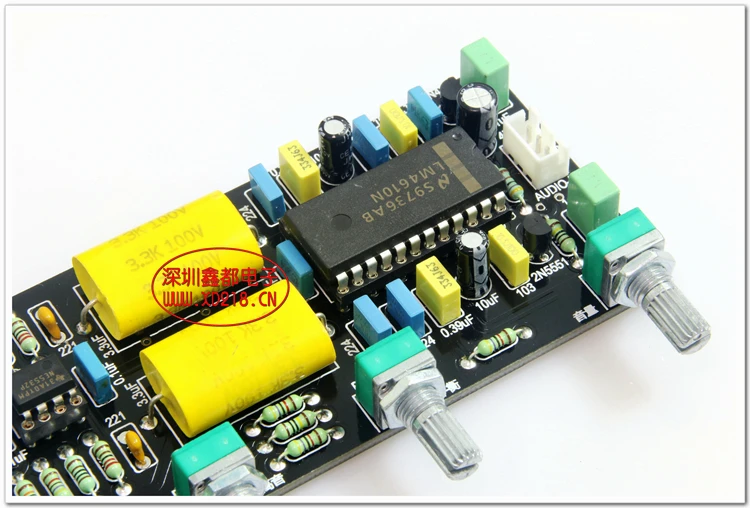

Рис. 4 продукта: встроенная интегральная схема LM4610N и выделенная розетка IC для будущего обслуживания.

Схема продукта:

Схема подключения продукта:

LM4610-это американская компания NS после LM1036 после запуска фронта HI-FI уровня, является идеальной альтернативой LM1036, также используется напряжение постоянного тока для регулировки двух каналов громкости, высоких частот, низких частот, баланса. ИС также основана на LM1036 для увеличения регулировки расширения 3D звукового поля, она также поставляется с переключателем громкости, чтобы компенсировать малую громкость ушных характеристик кривой.

Принцип цепи:
Стандартная схема применения LM4610, как показано ниже, LM4610 первое 19 футов выводит Опорное напряжение 5,4 В, через четыре потенциометра 47K для регулировки напряжения контакта управления, таким образом, изменение между 0 и 5,4 В, регулирование громкости, тона, баланса. Переключатель S1 для 3D звукового переключателя, S2 для переключателя равной громкости.

LM4610 регулятор тона и тройные конденсаторы C116, C117, басовые конденсаторы C121, C122, связанные. При высокой емкости C116 = 0,01 мкФ, басовый конденсатор C122 = 0,39 мкФ, в диапазоне 40 Гц-60 Гц ± 15 дБ от количества подъема и затухания. Измените значение тройных конденсаторов C116, C117, басовых конденсаторов C121, C122, вы можете получить различные характеристики подъема и затухания.

Если вам нужен двухжильный экранированный провод, нажмите на ссылку, чтобы купить:Https:/store/product/Speaker-with-2-0-channel-dual-core-signal-shielded-cable/1036553_32810362524.html?spm=2114.12010612.0.0.3C5Wj2
