Диагностический инструмент Hantek DSO5102B осциллограф 100 МГц 1GSa/s лучше чем ADS1102CAL +

Hantek DSO5102B диагностический осциллограф 100 МГц 1GSa/s лучше, чем ADS1102CAL + более высокая версия, чем DSO5102P/DSO5072P

Особенности:

• Полоса пропускания 200/100/60 МГц
• 1 gsa/s частота образцов в реальном времени
• Большой (7,0 дюйма) цветной дисплей, WVGA (800x480)

• Длина записи до 1 м
• Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.
• Usb-хост и подключение устройства, стандарт
• Несколько автоматических измерений
• Четыре Математические Функции, включая стандарт FFTs • Предоставляет программное обеспечение для анализа в реальном времени ПК

Характеристики:



МодельDSO5202BDSO5102BDSO5062BПолоса пропускания200 МГц100 МГц60 МГцЧастота образцов в реальном времени1GSa/sЭквивалентная частота образцов25GSa/sДлина записи (точки образца)Одноканальный: максимум 1 м; Двухканальный: максимум 512 K (4 K, 16 K, 40 K опционально)Диапазон сек/Див4nS/div-40S/div (в последовательности 2, 4, 8)Точность времени задержки500 psВертикальныйПреобразователь A/D8-битное разрешение, каждый канал отбирается одновременноДиапазон Вольт/Див2МВ/див ~ 5В/Див на входе BNCДиапазон положения± 50В (5В/див), ± 40В (2В/див ~ 500мВ/див), 2В (200мВ/див ~ 50мв/див) ± 400мв (20мв/див ~ 2МВ/див)Ограничение полосы пропускания20 МГцВремя подъема на BNC≤ 1,7 нс≤ 3,5 нс≤ 5,8 нсТочность усиления постоянного тока± 4% для образца или среднего режима приобретения, 5мв/див до 2МВ/Див
± 3% Для образца или среднего режима приобретения, от 5 В/див до 10 мВ/ДивТриггерЧувствительность триггера
(Тип триггера кромки)DC: CH1/CH2 (Типичный) 1div от DC до 10 MHz; 1.5div от 10 MHz до Full
EXT (Типичный) 200 мВ от постоянного тока до 40 МГц
EXT/5 (Типичный) 1 в от постоянного тока до 40 МГц
AC: ослабляет сигналы ниже 10 Гц

Отклонение ВЧ: ослабляет сигналы выше 80 кГц

LF отклонение: ослабляет сигналы ниже 150 кГц

Отклонение шума: уменьшает чувствительность триггераДиапазон уровня триггераCH1, CH2: ± 8 делений от центра экрана
EXT: ± 1,2 В EXT/5: ± 6 вТочность уровня триггера,
Типичная (точность для сигналов, имеющих рост и падение раз ≥ 20 нс)CH1, CH2: ± (0.3div ×V/div) (в пределах ± 4 делений от центра экрана)
EXT: ± (6% настроек + 40мв)
EXT/5: ± (6% настроек + 200 мВ)Диапазон Holdoff100ns-10sТип триггераКромкаТриггер на подъеме или падающей кромкеШирина импульсаТриггер (когда>, <, =, & ne;) на положительных или отрицательных импульсов
Диапазон ширины импульса: 20ns-10sВидеоТриггер для стандартного видеосигнала NTSC, PAL или SECAM
Диапазон линий: 1-525 (NTSC), 1-625 (PAL/SECAM)НаклонТриггер (когда>, <, =, & ne;) на положительном или отрицательном наклоне
Время установки: 20ns-10sСверхурочная работаОт подъема или падения
Время установки: 20-10 sАльтернативныйВнутренний триггер на кромке, ширина импульса, видео или наклонИзмерениеКурсорыРуководство: разница между курсорами напряжения V; разница между курсорами времени T; 1/T рассчитывается по Гц.
Отслеживание: напряжение и время в точке сигналаАвтоматическийPk-Pk, Max, Min, Mean, Cyc RMS, частота, период, время подъема, время падения, положительная ширина, отрицательная ширинаДисплейТипПрямоугольный 7-дюймовый TFT 16-значный цветной ЖК-дисплейРазрешение800*480 точекКонтрастность16 передач, с индикатором хода, чтобы показать регулировкуИнтерфейсUSB хост и USB slaveИсточник питанияНапряжение100-120VACRMS (± 10%), 45 Гц до 440 Гц, CAT II
120-240VACRMS (± 10%), 45 Гц до 66 Гц, CAT IIМощность<30 ВтПредохранитель2А, Т-рейтинг, 250ВМеханическийРазмерДлина: 313 мм Ширина: 108 мм Высота: 142 ммВес2,08 кг (эксклюзивная упаковка и аксессуары)



Программное обеспечение:

Операционная система: Windows NT, Windows 2000, Windows XP, VISTA

Упаковка (подарочная коробка):

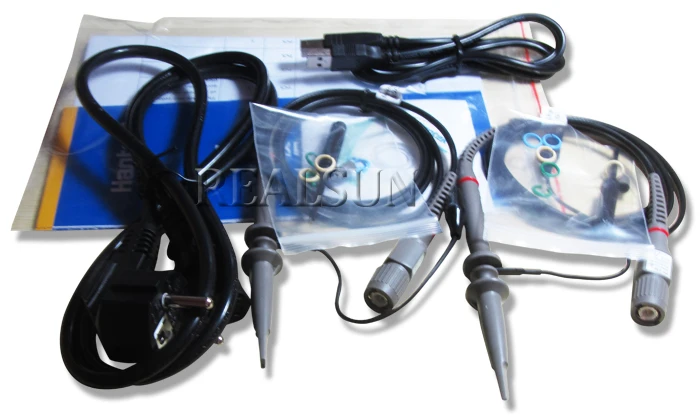

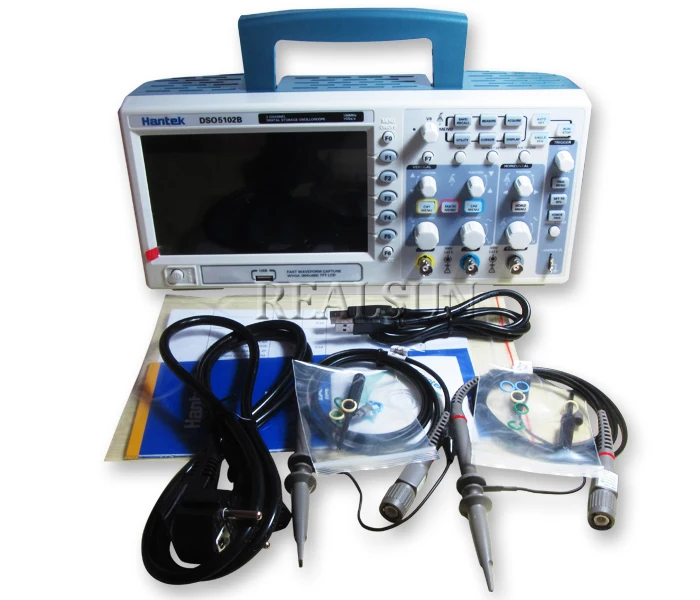

1 x осциллограф 5102B 2 x щуп осциллографа 1 х USB кабель 1 х Кабель питания 1 x CD и руководство
