Линия по производству SMT CMHT48VA машина для сборки и разместки + Трафаретный принтер

Линия по производству SMT CMHT48VA машина для сборки и разместки + Трафаретный принтер

CMHT48VA захвата и установки машины + трафарет принтера + T961 печь с обратным течением воздуха английская версия 110v / 220v

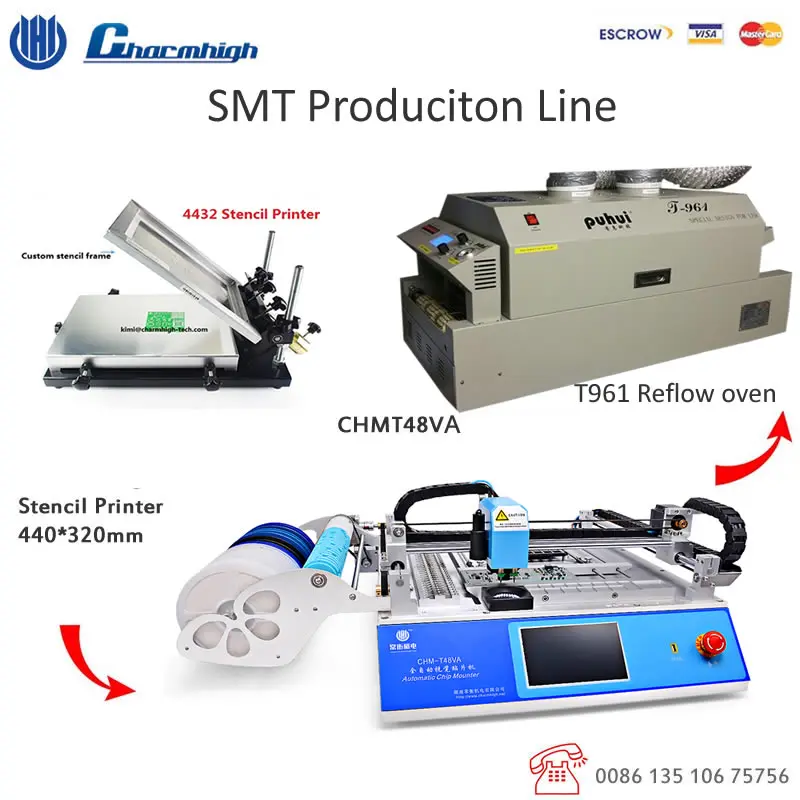

Малый SMT производственная линия

Рекомендую всем вам!

Бесплатная доставка DHL / TNT от двери до двери $5950 USD

Машина завершена, готова к работе, каждая машина будет протестирована на 100%, контроль качества.

Пожалуйста, приобретайте его с уверенностью.

Гарантия качества, качество лучше, чем у других брендовых машин.

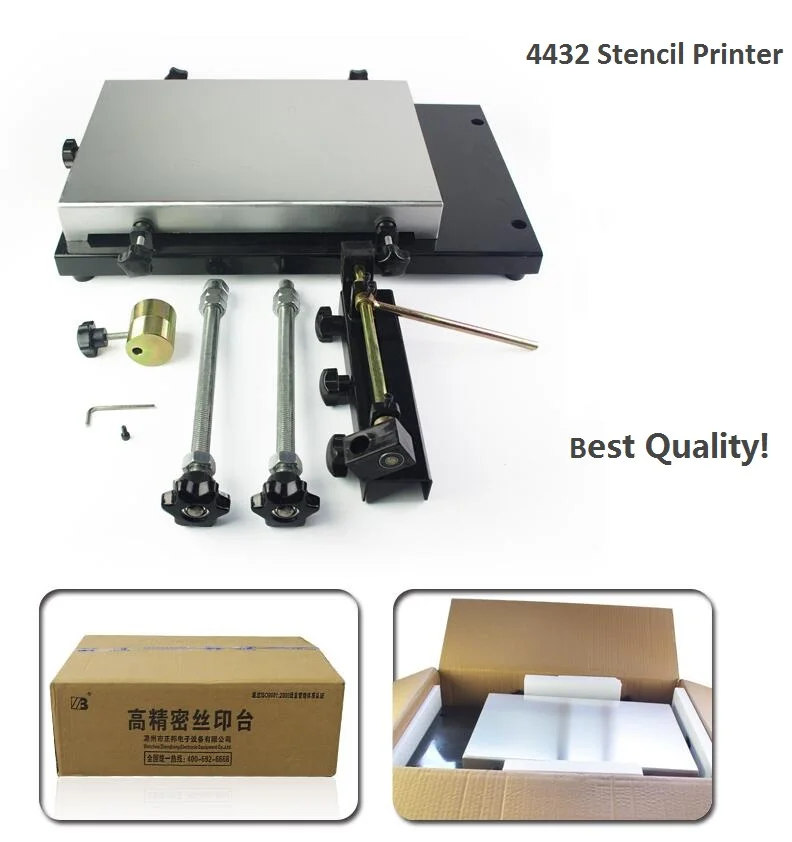

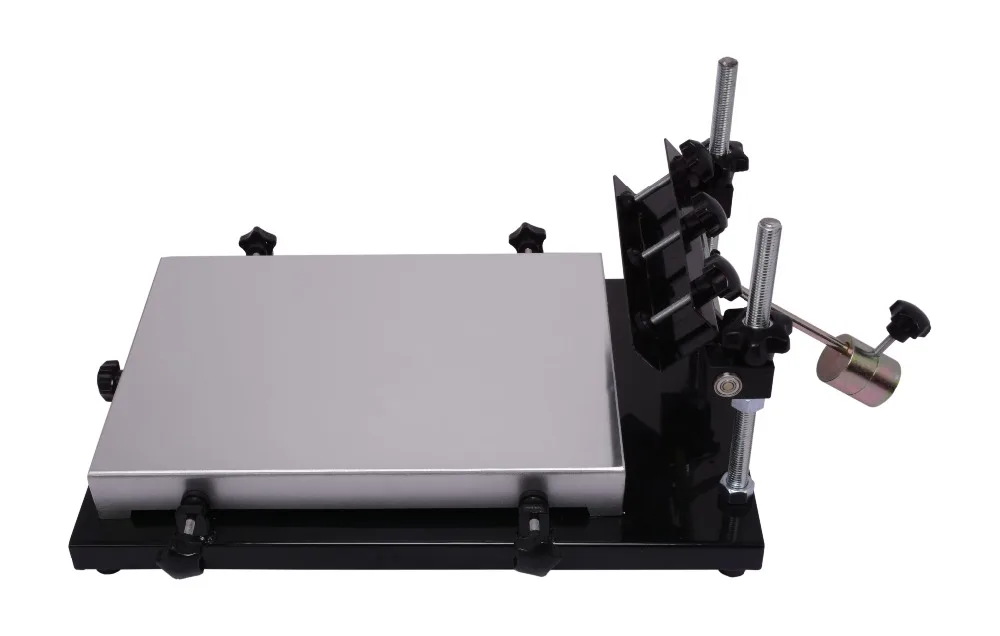

Трафарет принтера технические параметры


Спецификации CHMT48VA:

Технический параметр для CHMT48V

Измерение

L 960 мм * W 705 мм * H 335 мм

Область ПХД

10*10 ~ 355*355 мм

XY перемещение по оси

400*460 мм

Перемещение по оси Z двигаться диапазон

15 мм

Захвата и установки головка

Комплект из 2 предметов

Скорость монтажа

С видением 3000 ~ 4000cph; Без видения
6000cph (Примечание: cph означает чип в час)

Рабочую точность

± 0,025 мм

Стек

8 мм = 22 стека; 12 мм = 4 стека; 16 мм = 2 стека;
24 мм = 1 Стек; Спереди IC = 12 стек;
Пользовательский IC лоток = 20 стек

Вакуумный насос

Комплект из 2 предметов (бесшумный)

Система видения

Две камеры для просмотра вверх и вниз

Компьютерная система внутри

Система Linux внутри, очень стабильная, не требует внешнего ПК

Программное обеспечение для genterate CSV файл

Производитель: Protel 99SE ; Altium Designer

Поддержка файлов

. Csv-файл

Сенсорный экран

7 ''(15,6 см * 9,3 см) промышленности сенсорный экран

Поддержка пакеты

0402,0603,0805,1206,1210,3528,5050, SO-16,SOT-23,SOT-89,TO-252,SOP,QFN, LQFP .... различные виды IC (максимальный размер 22*22 мм)

Стабилизатор напряжения

AC 110V/ 220 В пер. тока, 50/60HZ (поставка штепсельную вилку для вашей страны)

Вес брутто

73 кг (с деревянной упаковкой)

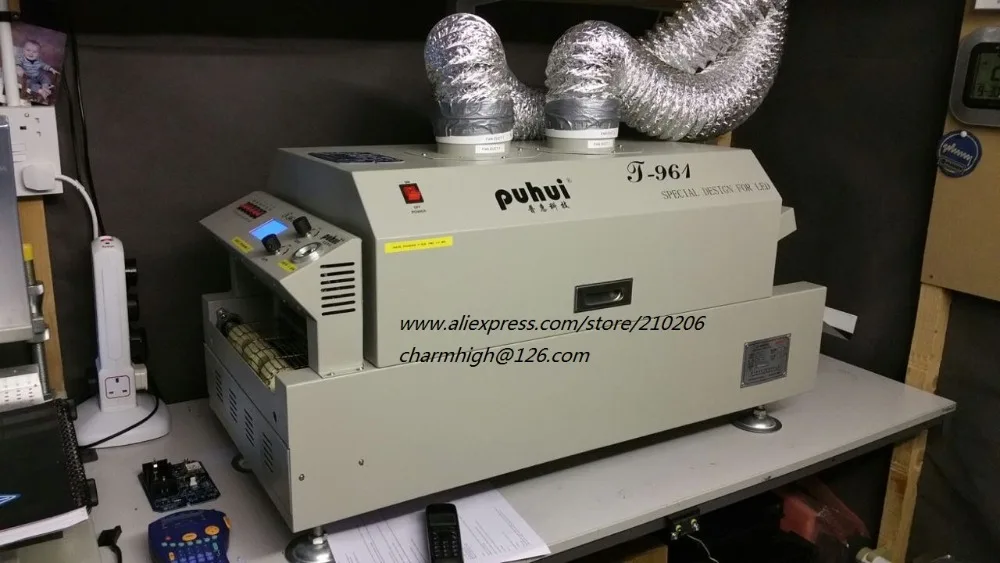

Технические параметры печи для оплавления T-960

L 150 см * 90 см * 65 см

CHMT48VA Описание:


CHMT48VA-это наша классическая модель, которая имеет стандартные обычные питатели 29 шт. Операционная система независима исследована нами, очень надежная и простая в эксплуатации, она может устанавливать больше различных видов материалов, используя 502 --- 507 различных видов насадок Juki, подходит для 040206030805-5050, SOP,QFN,LQFP144, диод, транзистор, BGA... и т. Д., которые могут удовлетворить больше клиентов. Это ваш хороший помощник!


Конкурентное преимущество:

1. Удобное программное обеспечение,Встроенный Linux системныеМашина, промышленная система, более профессиональная и стабильная, независимая работа, нет необходимости в внешнем компьютере, более легкая и удобная работа.
2. Промышленный полный сенсорный экран, не нужен внешний экран, комната сохранена, более удобная работа, USB мышь также поддерживается.
3.Система CCD с двумя камерами сверху и снизуИсправьте положение каждого компонента очень точно,Особенно для IC.
4. Он имеетГибкая печатная плата зажимное приспособление, И он имеет пользовательский IC лоток, удобный и быстрый.
5. Зрение также может привести к повторной коррекции исходной точки машины, убедитесь в правильности исходной точки.
6. С двумя насадками, устанавливающими головки, высокая точностьJuki насадкиС магнитом, нет необходимости разбирать с помощью гаечного ключа. 2 насадки произвольныхУгол вращения-180 градусов ~ + 180 градусов.Возможность регулировки высоты.
7.Вытяжной автоматически вернутьсяЧтобы избежать поломки сопла, не застревайте булавку, большой прогресс.
8.Перемещение по оси Z обнаружения,Установочная головка может автоматически вернуться в исходное место, чтобы предотвратить поломку сопла.
9.Управление замкнутым контуром, ось X,Y с кодером, никогда не теряет шаги.
7. PCB путем калибровки двух компонентов положения ---- первый и последний компонент, изменить смещение PCB.
8. Калибровка может быть быстрой и точной для PCB, не нужно заботиться о смещении, нет необходимости рассчитать вход.
9. Поставляется с вакуумным тестированием, с автоматической подачей; Если один компонент сосут, он автоматически бросит его в зону подачи, а затем выберите новый, чтобы установить снова.
10. Если нет материала, это будет автоматическое обнаружение, машина будет оповещать и останавливать; После поставки материала, затем продолжить работу, нет необходимости повторного запуска.
11. Поддержка любого количества партии печатных плат.
  12. Если нет файла PCB, или у вас нет рабочего файла, вы можете создать новый файл для программы непосредственно на компьютере.

13. Поддержка одного шага.

Совместимое программное обеспечение: Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS .. и т. Д.


Индустрия применений:

Бытовая техника, автомобильная электроника, электропромышленность, СВЕТОДИОДНАЯ ПРОМЫШЛЕННОСТЬ, безопасность, приборы и счетчики, индустрия связи, интеллектуальная управляющая промышленность, Интернет вещей (IOT) промышленность и военная промышленность, И т. д.


Стандартные аксессуары для CHMT48VA:

1) выбрать и разместить MachineCHMT48VA: 1
2) Насадка Juki: всего 4 шт. (503, 504, 505, 506 размер)
3) 8G USB flash 1
4) Шнур питания: 1
5) Натяжные булавки: 2
6) катушка для натяжного штифта: 1
7) Настройка позиционирования камеры: 1
8) шестигранный ключ: 6
9) Пинцет: 1
10) Кисть: 1
11) Руководство пользователя на английском языке: 1

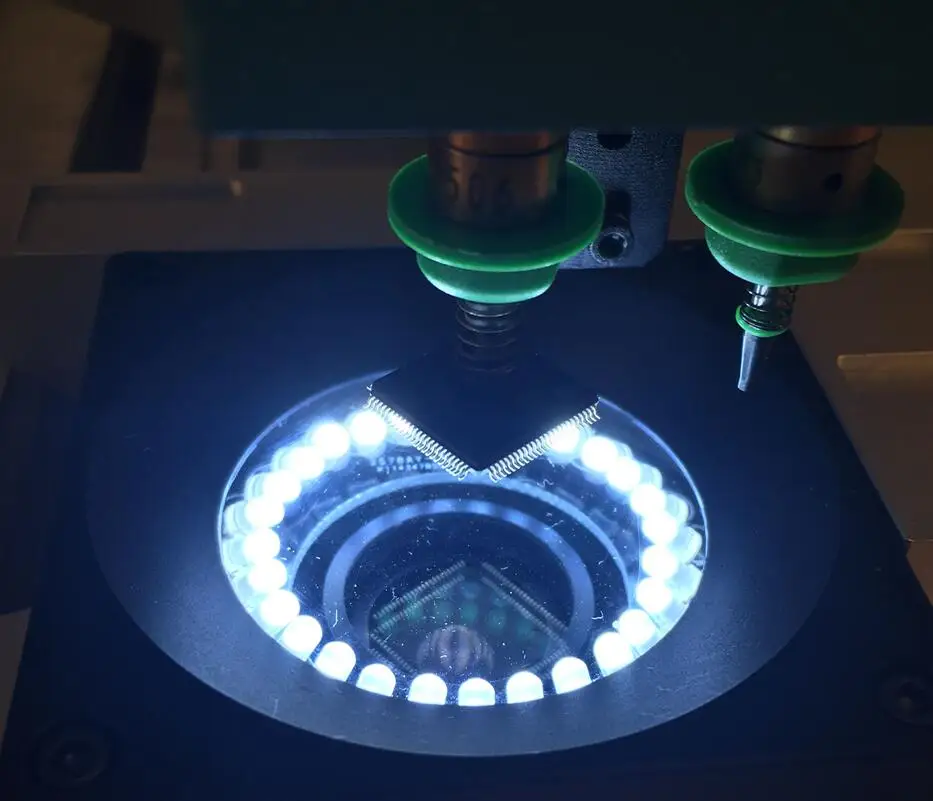

Камера сверху и снизу, убедитесь, что каждый компонент расположен очень точно:

Система шагового двигателя с сервоприводом с замкнутым контуром высокого давления, гарантирует, что шаги никогда не будут ослаблены:

Пользовательский IC лоток:

Сенсорный экран, поддержка usb мыши также:

Образцы:

Примечание:

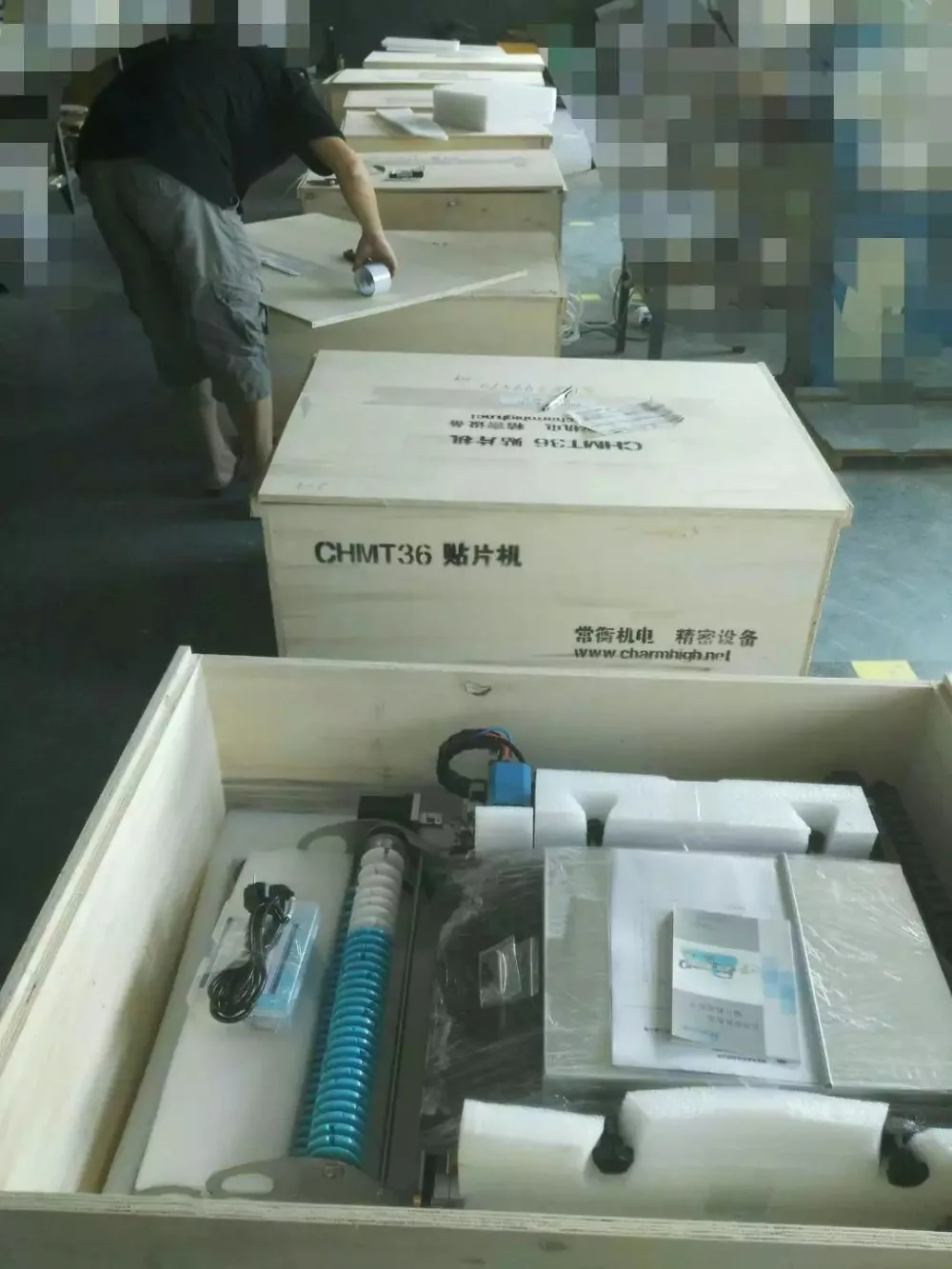

Эта SMT машина будет протестирована задолго до отправки.

Все инструменты и руководства включены в посылка

Хорошая послепродажная техническая поддержка,Пожалуйста, приобретайте его с уверенностью.

Гарантия:

Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания
Поддержка, а также долгосрочная поставка по заводской цене.
Мы предоставляем онлайн Q/A и поддержку по поиску и технической консультации. Предоставляем один послепродажный сервис.

Каждая машина проходит 100% тестирование перед отправкой.
