Трафаретный принтер 4432 + CHMT48VA машина для выбора и размещения T962A печь оплавления

Трафаретный принтер 4432 + CHMT48VA машина для выбора и размещения T962A печь оплавления

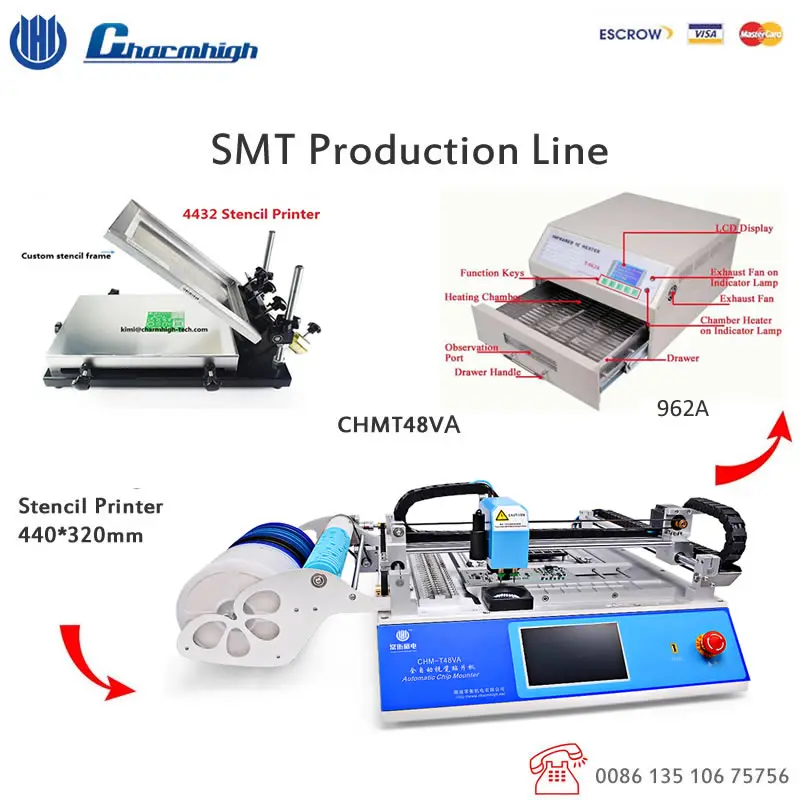

SMT производственная линия партии:

Припой принтер + CHMT48VA палочки и место машина + T962A печь оплавления

Английская версия 110В/220В

Малый SMT производственная линия

Рекомендую всем вам!

Скидка всего $4800 Бесплатная доставка TNT/DHL от двери до двери ..

Машина завершена, готова к работе, каждая машина будет протестирована на 100%, контроль качества.

Пожалуйста, приобретайте его с уверенностью.

Гарантия качества, качество лучше, чем у других брендовых машин.

Технические параметры трафаретного принтера

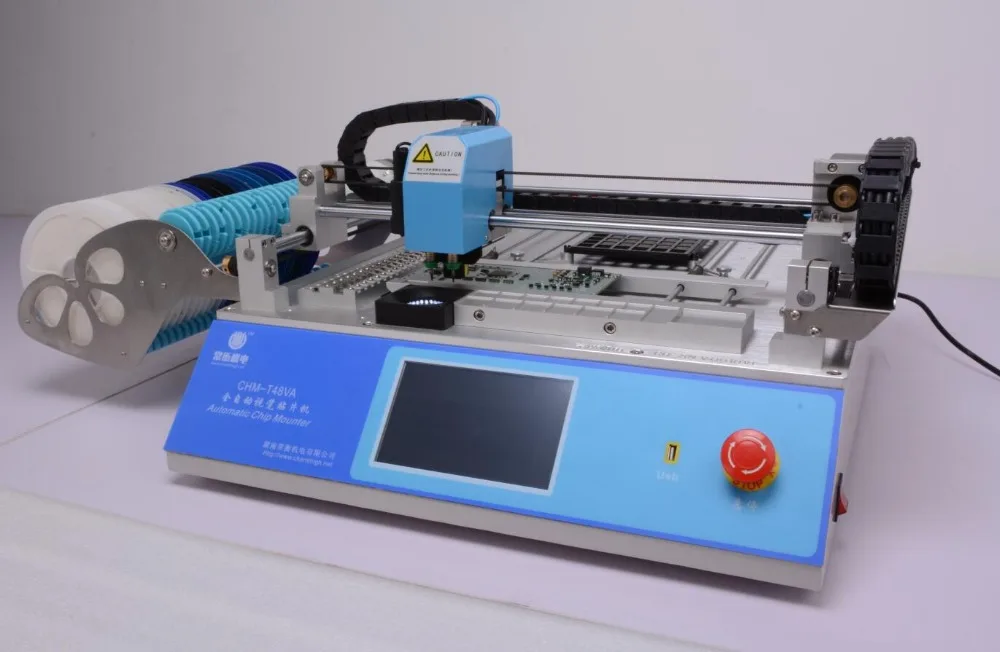

Характеристики CHMT48VA:

Технические параметры для CHMT48V

Размеры

L 960 мм * W 705 мм * H 335 мм

Площадь печатной платы

10*10 ~ 355*355 мм

XY Axis travel

400*460 мм

Диапазон перемещения оси Z

15 мм

Выберите и поместите голову

2 шт.

Скорость крепления

С видением 3000 ~ 4000cph; без видения
6000cph (Примечание: cph означает чип в час)

Точность работы

± 0,025 мм

Стек

8 мм = 22 стека; 12 мм = 4 стека; 16 мм = 2 стека;
24 мм = 1 Стек; спереди IC = 12 стек;
Пользовательский IC лоток = 20 стек

Вакуумный насос

Комплект из 2 предметов (бесшумный)

Система видения

Две камеры для просмотра вверх и вниз

Внутренняя компьютерная система

Система Linux внутри, очень стабильная, не требует внешнего ПК

Программное обеспечение для genterate CSV файл

Производитель: Protel 99SE; Altium Designer

Поддержка файлов

. Csv файл

Сенсорный экран

7 ''промышленный сенсорный ЖК-экран

Пакеты поддержки

0402,0603, 0805,1206, 1210,3528, 5050, SO-16, SOT-23, SOT-89, TO-252, SOP, QFN, LQFP .... различные виды IC (максимальный размер 22*22 мм)

Напряжение

Переменный ток 110В/220В, 50/60 Гц (поставка вилки для вашей страны)

Вес брутто

73 кг (с деревянной упаковкой)

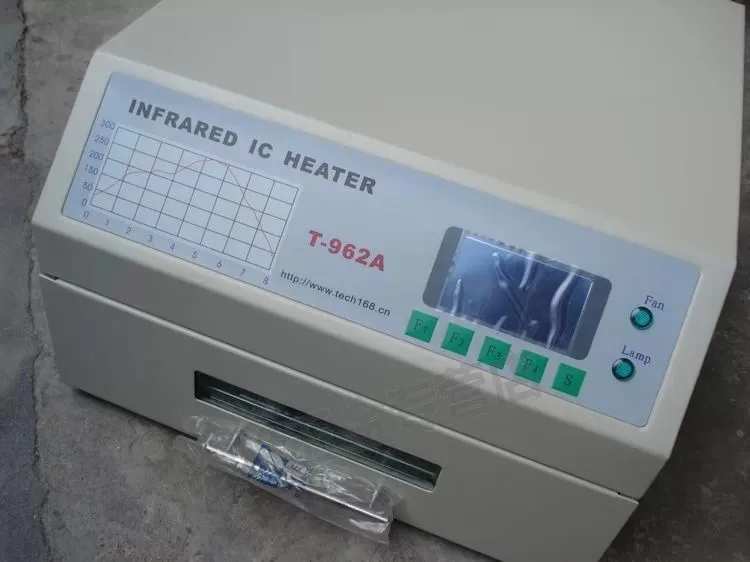

T962A печь для оплавления

Источник питания AC110V/50Hz AC220V/60Hz

Номинальная мощность 1500 Вт

Максимальная площадь пайки 300*320 мм

Диапазон температур 0C-280C

Время цикла 1 ~ 8 мин

Описание CHMT48VA:

CHMT48VA-это наша классическая модель, которая имеет стандартные обычные питатели 29 шт. Операционная система независима исследована нами, очень надежная и простая в эксплуатации, она может устанавливать больше различных видов материалов, используя 502 --- 507 различных видов насадок Juki, подходит для 040206030805-5050, SOP, QFN, LQFP144, диод, транзистор, BGA... и т. Д., которые могут удовлетворить больше клиентов. Это ваш хороший помощник!



Конкурентное преимущество:


1. Удобное программное обеспечение,Встроенная система LinuxМашина, промышленная система, более профессиональная и стабильная, независимая работа, нет необходимости в внешнем компьютере, более легкая и удобная работа.
2. Промышленный полный сенсорный экран, не нужен внешний экран, комната сохранена, более удобная работа, USB мышь также поддерживается.
3.Система CCD с двумя камерами сверху и снизуИсправьте положение каждого компонента очень точно,Особенно для IC.
4. Он имеетГибкий зажим для печатной платы, И он имеет пользовательский IC лоток, удобный и быстрый.
5. Зрение также может привести к повторной коррекции исходной точки машины, убедитесь в правильности исходной точки.
6. С двумя насадками, устанавливающими головки, высокая точностьНасадки JukiС магнитом, нет необходимости разбирать с помощью гаечного ключа. 2 насадки произвольныеУгол вращения-180 градусов ~ + 180 градусов.Возможность регулировки высоты.
7.Вытяжной штырь автоматически возвращаетсяЧтобы избежать поломки сопла, не застревайте булавку, большой прогресс.
8.Обнаружение оси Z,Установочная головка может автоматически вернуться в исходное место, чтобы предотвратить поломку сопла.
9.Управление замкнутым контуром, ось X, Y с кодером, никогда не теряет шаги.
7. PCB путем калибровки двух компонентов положения ---- первый и последний компонент, изменить смещение PCB.
8. Калибровка может быть быстрой и точной для PCB, не нужно заботиться о смещении, нет необходимости рассчитать вход.
9. Поставляется с вакуумным тестированием, с автоматической подачей; если один компонент сосут, он автоматически бросит его в зону подачи, а затем выберите новый, чтобы установить снова.
10. Если нет материала, это будет автоматическое обнаружение, машина будет оповещать и останавливать; после поставки материала, затем продолжить работу, нет необходимости повторного запуска.
11. Поддержка любого количества партии печатных плат.
12. Если нет файла PCB, или у вас нет рабочего файла, вы можете создать новый файл для программы непосредственно на компьютере.

13. Поддержка одного шага.

Совместимое программное обеспечение: Altium designer, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS .. и т. Д.


Индустрия применения:

Бытовая техника, автомобильная электроника, электропромышленность, СВЕТОДИОДНАЯ ПРОМЫШЛЕННОСТЬ, безопасность, приборы и счетчики, индустрия связи, интеллектуальная управляющая промышленность, Интернет вещей (IOT) промышленность и военная промышленность, и т. Д.


Стандартные аксессуары для CHMT48VA:

1) выбрать и разместить MachineCHMT48VA: 1
2) Насадка Juki: всего 4 шт. (503, 504, 505, 506 размер)
3) 8G USB flash 1
4) Шнур питания: 1
5) Натяжные булавки: 2
6) катушка для натяжного штифта: 1
7) Настройка позиционирования камеры: 1
8) шестигранный ключ: 6
9) Пинцет: 1
10) Кисть: 1
11) Руководство пользователя на английском языке: 1

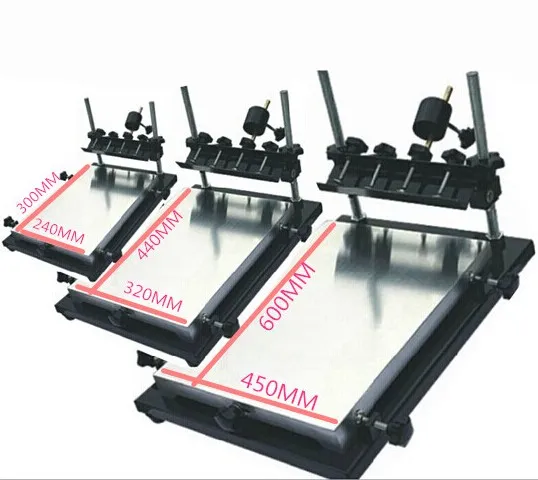

Припой принтер среднего размера (440*320 мм)

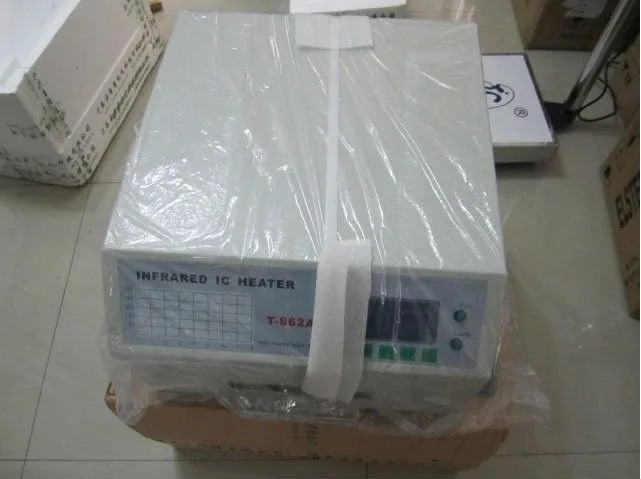

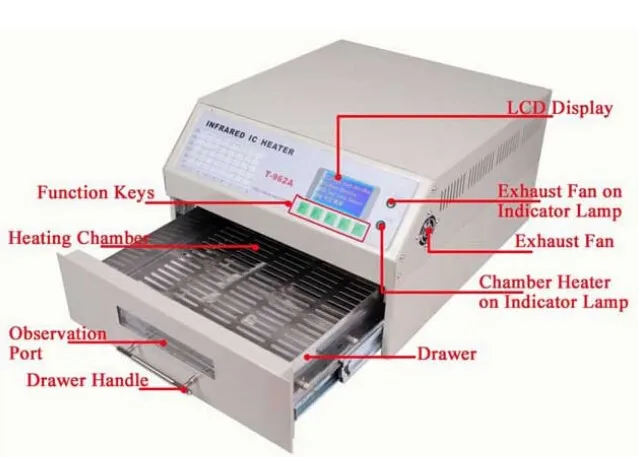

T962A лучшая мини-печь для оплавления:

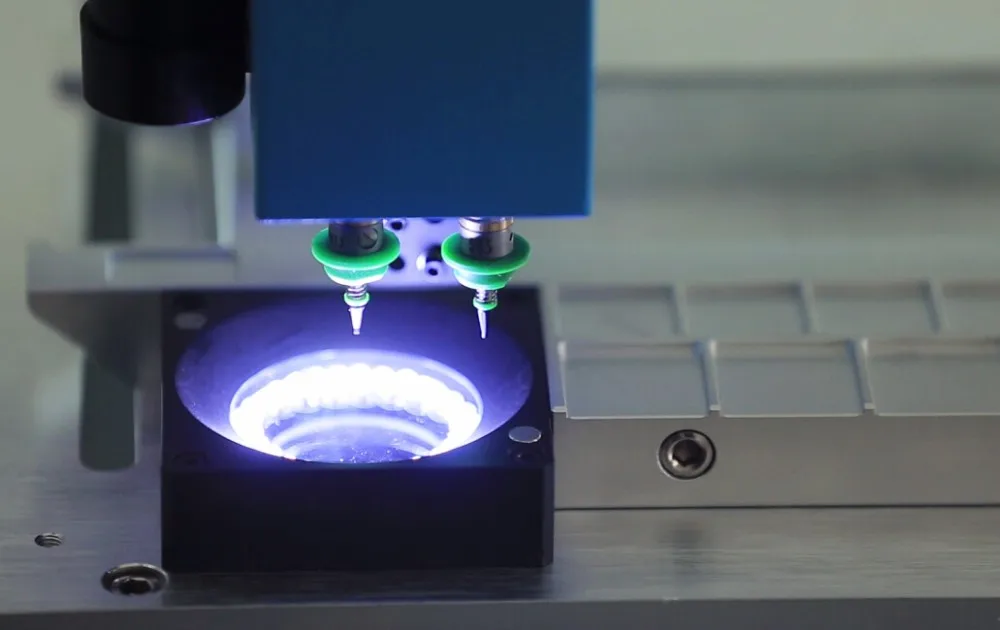

Камера сверху и снизу, убедитесь, что каждый компонент расположен очень точно:

Система шагового двигателя с сервоприводом с замкнутым контуром высокого давления, гарантирует, что шаги никогда не будут ослаблены:

Пользовательский IC лоток:

Образцы:

Примечание:

Эта SMT машина будет протестирована задолго до отправки.

Инструменты и руководства включены в комплект

Хорошая послепродажная техническая поддержка,Пожалуйста, приобретайте его с уверенностью.

Гарантия:

Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания
Поддержка, а также долгосрочная поставка по заводской цене.
Мы предоставляем онлайн Q/A и поддержку по поиску и технической консультации. Предоставляем один послепродажный сервис.

Каждая машина проходит 100% проверку перед отправкой.
