16-канальное реле Ethernet/485 дистанционного управления сетевым коммутатором

Modname = ckeditor

Type1: 16-way модуль

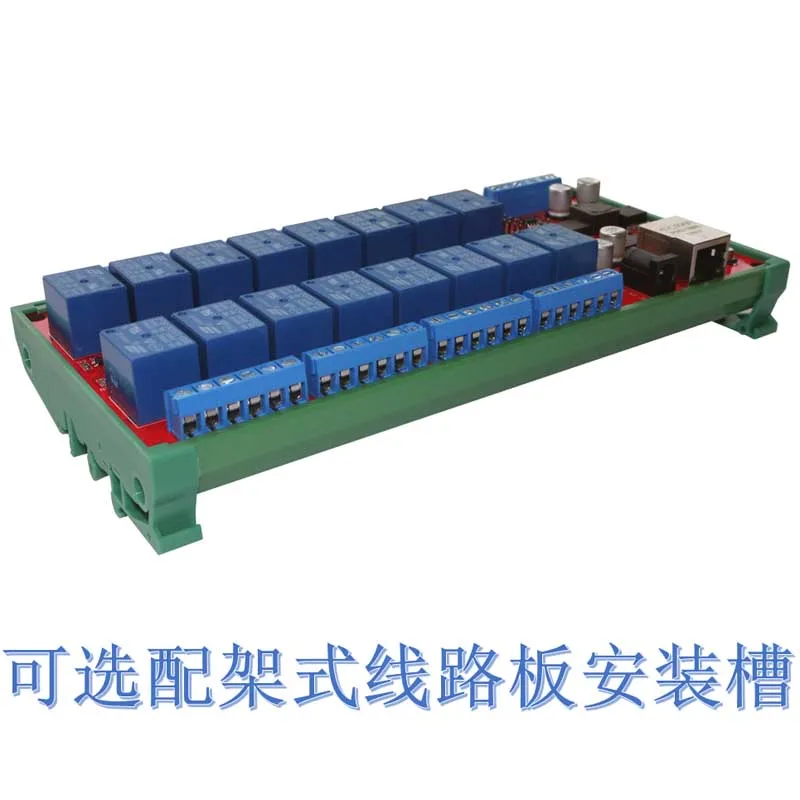

Type2: 16-way модульная стеллаж для выставки товаров схема монтажа слот
Type3: 16-way модуль с 12V 2A источника питания
Type4: 16-way модуль с установкой слот и 12V 2A источника питания

Требования к питанию: DC12VInternal положительный и внешний отрицательный, orDC12V/24VInput на винтовой клемме PCBsize: Long200mm X wide90mm

Описание функции:

Через Ethernet and485control16Pull в цепи реле, релиз, модуль также supportsSR-201instructions(TCPandUDP2Two режимы работы) andModBus tcpинструкции ProvideModBus TCPturnModBus RTUGateway функция, вы можете использовать the485Port cascade othersModBus RTUequipment Он может самостоятельно управлять самоблокировкой каждого канала, Inching,SR-201The команда может управлять delay1-65535second,ModBus TCPCommand control delay1-255second Интернет-режим поддерживает облачный пульт дистанционного управления, Wechat пульт дистанционного управления Модуль поставщика конфигуратор, VB, DelphiUpper компьютерная программа и исходный код, TCPIn этот режим, верхний компьютер может получить статус реле, UDPIn этот режим, код чрезвычайно прост, легко вставляется в различные приложения

Характеристики модуля:

Промышленный микрокомпьютер gradeSTCSingle chip как основной чип управления Onboard16высококачественное реле, реле с диодным контуром поглощения Belt1Circuit индикатор питания, каждое реле имеет индикатор состояния, светильник на реле Он может быть настроен для восстановления состояния реле до сбоя питания Через сеть or485Configure параметры модуля Adoptinternetcontrol, облачный пульт дистанционного управления защищен локальным паролем, безопасный и надежный Входное напряжение 12 В (5,5/2,1 черный терминал или винтовой терминал) or24V (винтовой терминал) либо-или 1,6 ммthickpcbmilitary gradeFR-4Made пластины, pcbsize200 мм X 90 мм, запасное монтажное отверстие, может быть выбран монтажный слот для монтажной платы

Способ работы:

Модуль является заводским набором для:

Ip-адрес 192.168.1.100 AvailableSR-201Configure программное обеспечение для настройки Шлюз по умолчанию 192.168.1.1 Маска подсети 255.255.255.0 TCPport 6722 Сервисный порт модуля не может быть настроен UDPport 6723 ModBus TCPport 6724 Включить облачный пульт дистанционного управления Нет AvailableSR-201Configure программное обеспечение для настройки DNSaddress 114.114.114.114 Облачный сервер Тутууу Пароль для облачного пульта дистанционного управления 000000 Сохранение статуса реле перед отключением питания Нет ModBusequipmentID 1 Необходимо использовать настройки конфигуратора устройства ModBus RTUpattern

Рабочий режим

Скорость передачи данных 485 9600

Конфигуратор устройства useModbusThe может изменить все настройки модуля:

SR-201The Код команды-это текстовая строка, вам не нужно возвращать.

Получить статус реле 00(UDPI не поддерживает его) CH1Pull in 11 CH1release 21 CH2Pull in 12 CH2release 22 CH3Pull in 13 CH3release 23 CH4Pull in 14 CH4release 24 CH5Pull in 15 CH5release 25 CH6Pull in 16 CH6release 26 CH7Pull in 17 CH7release 27 CH8Pull in 18 CH8release 28 CH9Pull in 19 CH9release 29 CH10Pull in 1А CH10release 2а CH11Pull in 1B CH11release 2B CH12Pull in 1С CH12release 2C CH13Pull in 1D CH13release 2D CH14Pull in 1E CH14release 2E CH15Pull in 1F CH15release 2F CH16Pull in 1 г CH16release 2G Все всасывания 1X Отпустите все 2X

TCPMode, каждый раз, когда модуль acceptsSR-201After команду, статус всех реле будет возвращен. Возвращаемое значение is8Text строки символов, как указано ниже:

Байт 1 2 3 4 5 6 7 8 H X 0 2 HEXcharacter string,4 символа, преобразованные в to2Bytes, eachbitпредставляет статус одного реле

Команда jog написана, добавив символ «×» после команды «pull in», как: 11 ×, 12 ×.

Параметр задержки может быть установлен на контролируемом канале at1-65535Change состоянии через несколько секунд, в сочетании с конкретными приложениями, он может осуществить задержку открытия после выпуска или задержку закрытия после всасывания. Метод записи параметра задержки должен продолжать вводить после того, как Код команды «:» и задержка секунд, как:

Текущее состояние Код команды Объяснение CH1It в настоящее время выпущен 11:30 CH1Pull in,30 Автоматический релиз за секунды CH2It в настоящее время занимается 22:30 CH2release,30 автоматически тянуть в течение нескольких секунд CH2It в настоящее время выпущен 22:30 CH2release (без изменения состояния),30 автоматически тянуть в течение нескольких секунд

Адрес ModbusRegister:

Тип Адрес plcдоступа Длина данных Опишите Примечания Состояние катушки 00001 1 CH1state Состояние катушки 00002 1 CH2state Состояние катушки 00003 1 CH3state Состояние катушки 00004 1 CH4state Состояние катушки 00005 1 CH5state Состояние катушки 00006 1 CH6state Состояние катушки 00007 1 CH7state Состояние катушки 00008 1 CH8state Состояние катушки 00009 1 CH9state Состояние катушки 00010 1 CH10state Состояние катушки 00011 1 CH11state Состояние катушки 00012 1 CH12state Состояние катушки 00013 1 CH13state Состояние катушки 00014 1 CH14state Состояние катушки 00015 1 CH15state Состояние катушки 00016 1 CH16state Холдинг-Регистратор 40001 1 CH1state Чтение out0/1, запись opcode Холдинг-Регистратор 40002 1 CH2state Чтение out0/1, запись opcode Холдинг-Регистратор 40003 1 CH3state Чтение out0/1, запись opcode Холдинг-Регистратор 40004 1 CH4state Чтение out0/1, запись opcode Холдинг-Регистратор 40005 1 CH5state Чтение out0/1, запись opcode Холдинг-Регистратор 40006 1 CH6state Чтение out0/1, запись opcode Холдинг-Регистратор 40007 1 CH7state Чтение out0/1, запись opcode Холдинг-Регистратор 40008 1 CH8state Чтение out0/1, запись opcode Холдинг-Регистратор 40009 1 CH9state Чтение out0/1, запись opcode Холдинг-Регистратор 40010 1 CH10state Чтение out0/1, запись opcode Холдинг-Регистратор 40011 1 CH11state Чтение out0/1, запись opcode Холдинг-Регистратор 40012 1 CH12state Чтение out0/1, запись opcode Холдинг-Регистратор 40013 1 CH13state Чтение out0/1, запись opcode Холдинг-Регистратор 40014 1 CH14state Чтение out0/1, запись opcode Холдинг-Регистратор 40015 1 CH15state Чтение out0/1, запись opcode Холдинг-Регистратор 40016 1 CH16state Чтение out0/1, запись opcode

Описание интерфейса:

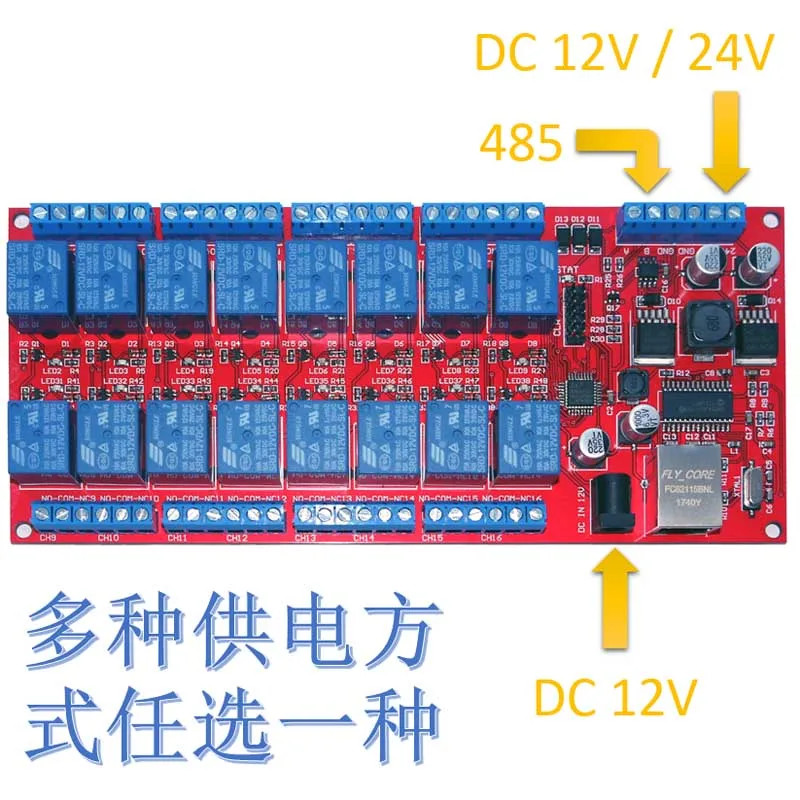

Постоянный ток в 24 В: 24 В вход питания положительный (необходимо выбрать только один режим ввода питания) 12 В постоянного тока: 12 В Мощность вход положительный (только один режим ввода питания должен быть выбран) GND: мощность земли, 485land

485 A: 485 вход + 485 B: 485 вход-

CLRJumper: короткая схема питания на модуле для восстановления заводских настроек

Синий терминал: подключен к нагрузке пользователя, имеет доступ к оборудованию to220VAC или менее than30VDC оборудования, ток оборудования не должен превышать стандартную нагрузку реле. Каждое реле имеет нормально открытое Контакт (identificationNO), один нормально закрытый контакт (identificationNC) и общий контакт (identificationCOM), когда реле закрыто, Общий контакт и нормально открытый контакт включены; когда реле выпущено, Общий контакт и нормально закрытый контакт включены.
