JR6001 модуль записи голосового модуля

**** Примечание: модуль jr6001 может воспроизводить голос только через последовательный порт управления MCU и не может напрямую подключить ключ для воспроизведения голоса.

1. Одноchip последовательный порт управления

2. Поставляется с 4M памятью, USB звук может быть скопирован с USB

3. Внутренний 3 Вт усиленный

4. Полный набор конструкторских материалов, обеспечивающий техническую поддержку

5.MCU последовательный порт управления воспроизведением, детальный режим работы, пожалуйста, свяжитесь с нами, чтобы отправить соответствующие инструкции.

Широко используется:

Игровая баскетбольная машина звукового эффекта голосовое вещание, беговая дорожка голосовая навигация, массажное кресло Голосовое управление руководство, оборудование подсказки неисправностей, оборудование управление голосовым управлением, безопасность транспортного средства голосовое предупреждение, общественное место голосовые подсказки, деловой зал теплые голосовые ромашки и т. Д.

Применяется в следующих местах

1. Область промышленного контроля: Промышленное оборудование, контрольное оборудование и т. Д.

2. Интеллектуальное транспортное оборудование: платная станция, стоянка, голосовая подсказка автомобиля;

3. Рекламная и агитационная индустрия: вещание на рекламном языке;

4. Контроль доступа, посещаемость: дверь была открыта, проверена и прошла и т. Д.

5. Индустрия безопасности: Индукционные подсказки для человеческого тела, голосовые подсказки безопасности, теплые подсказки;

6. Игровая промышленность: машина для качелей, бамперная машина, баскетбольная машина и т. д.

7. Медицинская Электроника: звонящие, исключая колл-машины и т. Д.

8. Образовательная коммуникация: образовательное оборудование, коммуникационная Электроника;

Аппаратный параметр

1. Формат файлов MP3,WAVMP3
Поддержка скорости 8-48K и 8-320kbps декодирование аудио

2. Порт USB
2. Стандарт 0 (поддерживает любую операционную систему компьютера)

3. Порт UART
Стандартный последовательный порт, 3.3 уровня TTL, скорость передачи данных 9600

4. Входное напряжение
DC3.6-5.2V (рекомендуется 4,2 в)

5. Номинальный ток
Рабочий ток: 10 мА

6. Размер печатной платы
19*25 мм

7. Рабочая температура
-40 ℃ ~ 85 ℃

8. Влажность
5% ~ 95%

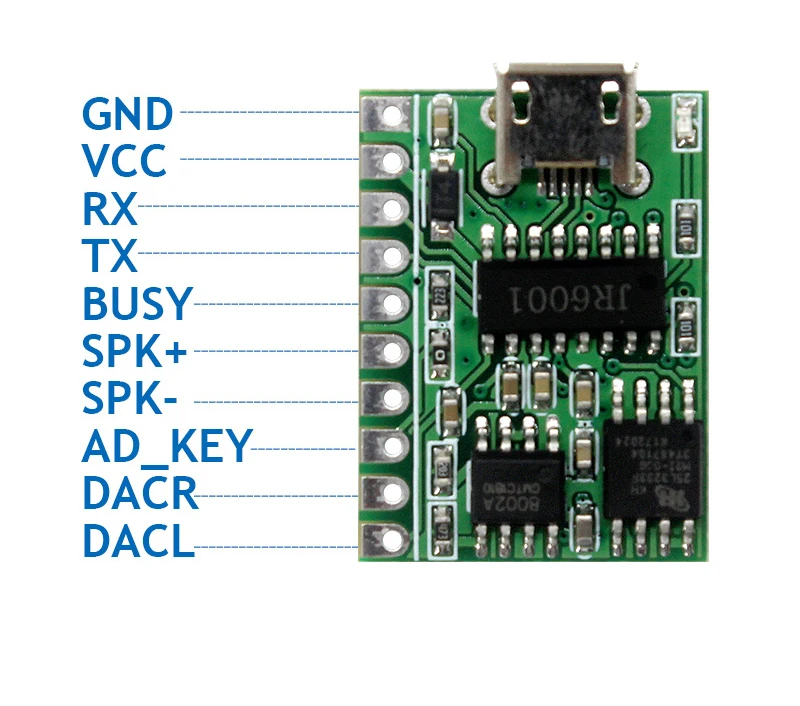

Модуль расширения, штыревая панель Описание

1.GND: наземный

2.VCC
Модульная источника питания, DC 3,6-5,2 V

3.RX
UATR Серийный порт ввода данных

4.TX
Выход данных последовательного порта UATR

5. Занят
Сигнал занят, выход высокого уровня при воспроизведении голоса

6.SPK +
Принимайте рог, независимо от положительного или отрицательного

7.SPK-

8.AD_KEY
AD порт, сопротивление с различными параметрами имеет различные функции. Подробнее см. Схему цепи. Для получения дополнительной информации обратитесь к схеме цепи

9.DACR
Аудиовыход правого канала

10.DACL
Выход Аудио левого канала

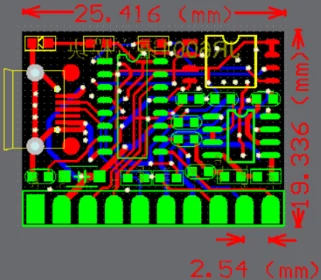

Схема размеров упаковки модуля
