FTDI основной прорыв USBTTL 6PIN 5V модуль Fio/Pro/RGB/адаптером кабеля загрузчик MWC MultiWii Mini USB

FTDI основной прорыв USBTTL 6PIN 5V модуль Fio/Pro/RGB/адаптером кабеля загрузчик MWC MultiWii Mini USB

MWC MultiWii Lite /SE Плата управления полетом загрузчик конфигурации MINIUSB FTDI Базовая USB-прошивка PRGMR Описание:

С помощью кабеля miniUSB выполните операцию раньше.
Инструмент загрузки FTDI Basic 5V USB в TTL, может быть подключен к плате управления полетом MultiWii напрямую, легко обновляется или модифицируют.

Это новейшая версия нашего FTDI BASIC. Теперь он использует 6-контактный разъем SMD внизу, что делает его меньше и компактнее. Функциональность осталась той же.

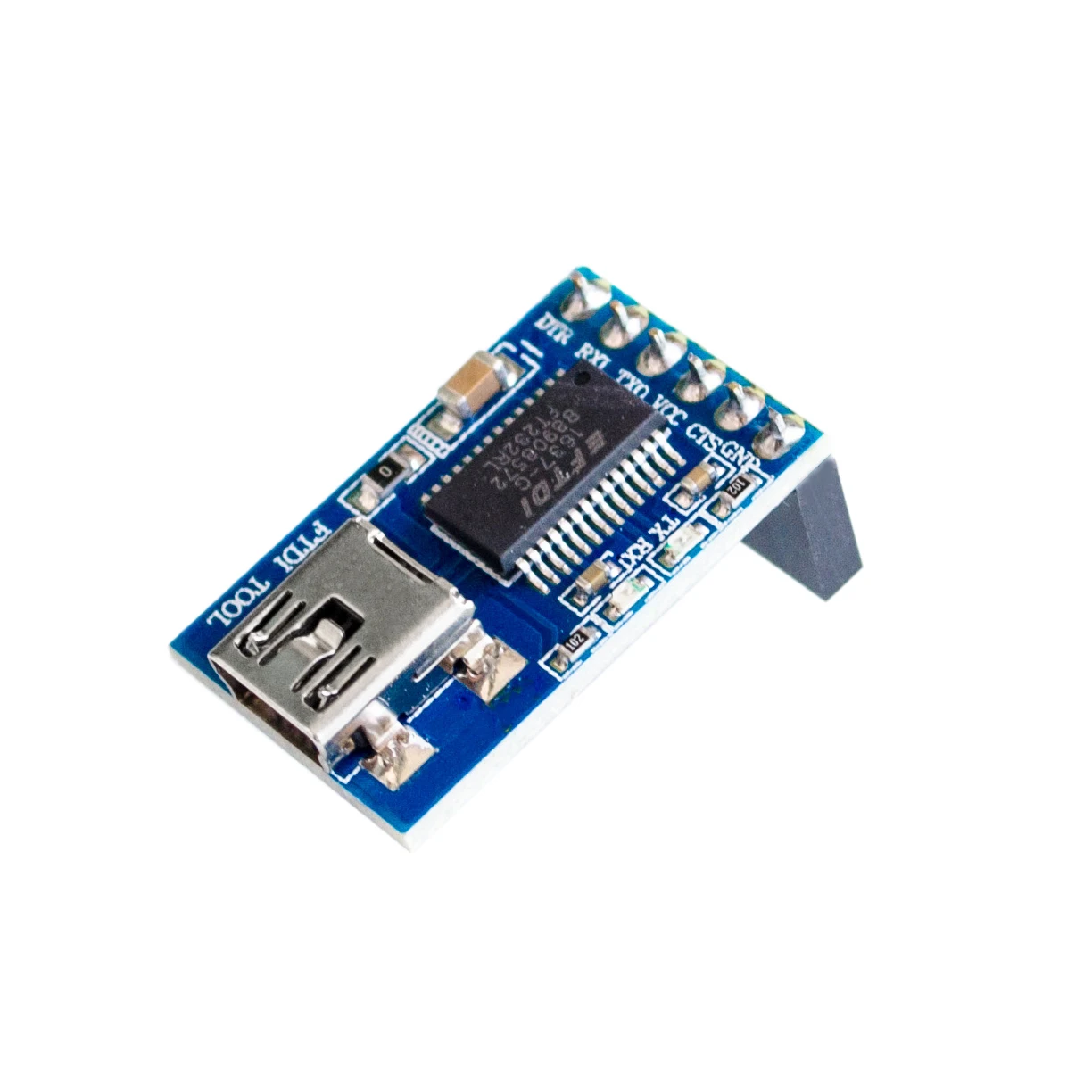

Это Базовая коммутационная плата для подключения FTDI FT232RL USB к последовательной микросхемой. Распиновка этой платы соответствует кабелю FTDI для работы с официальными и клонированными платами 5 В. Его также можно использовать для общих серийных приложений. Основное отличие этой платы заключается в том, что она выводит вывод DTR, а не вывод RTS кабеля FTDI. Вывод DTR позволяет цели автоматически сбрасываться при загрузке нового эскиза. Это действительно хорошая функция, которая позволяет загружать эскиз без необходимости нажимать кнопку сброса. Эта плата автоматически сбрасывает любую плату, на которой контакт сброса выводится на 6-контактный разъем.

Контакты, обозначенные BLK и GRN, соответствуют цветным проводам на кабеле FTDI. Черный провод на кабеле FTDI-GND, зеленый-CTS. Используйте эти контакты BLK и GRN, чтобы совместить базовую плату FTDI с целевой.

Эта плата имеет светодиоды TX и RX, которые делают ее немного лучше использовать через кабель FTDI. Вы можете увидеть последовательный трафик на светодиодах, чтобы проверить, работает ли плата.

Эта плата была разработана для снижения стоимости разработки и повышения простоты использования (функция автоматического сброса скалывается!). Наши платы и LilyPads используют этот тип разъема.

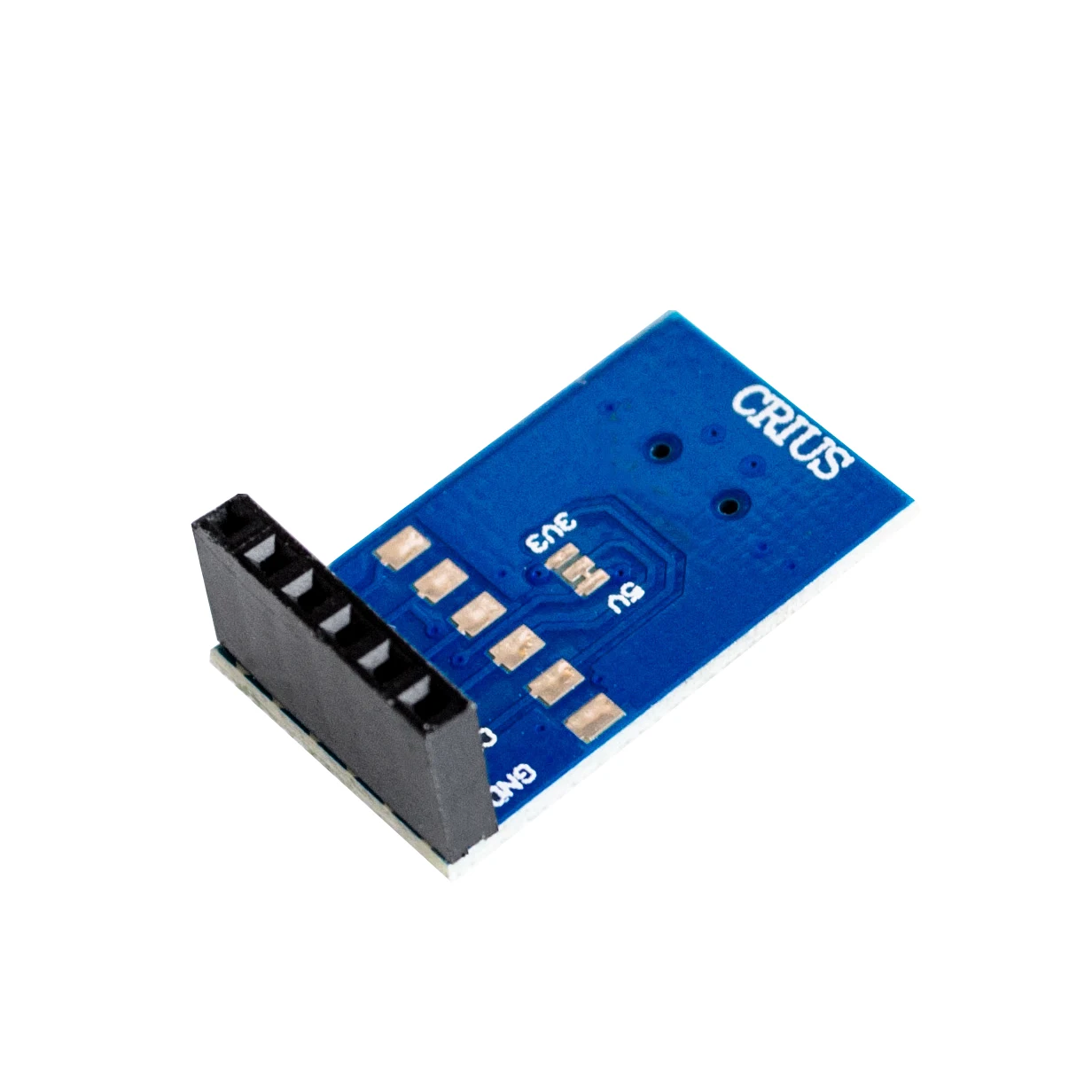

Одной из приятных особенностей этой платы является перемычка на задней панели платы, которая позволяет настраивать плату на напряжение 3,3 В или 5 В (как выходная мощность, так и уровень ввода-вывода). Эта плата по умолчанию поставляется на 5 В, но вы можете отрезать трассу по умолчанию и добавить перемычку припоя, если вам нужно переключиться на 3,3 В.

Включенный пакет:

1 X Плата управления полетом MultiWii, загрузчик конфигурации, FTDI Basic USB-программатор прошивки
