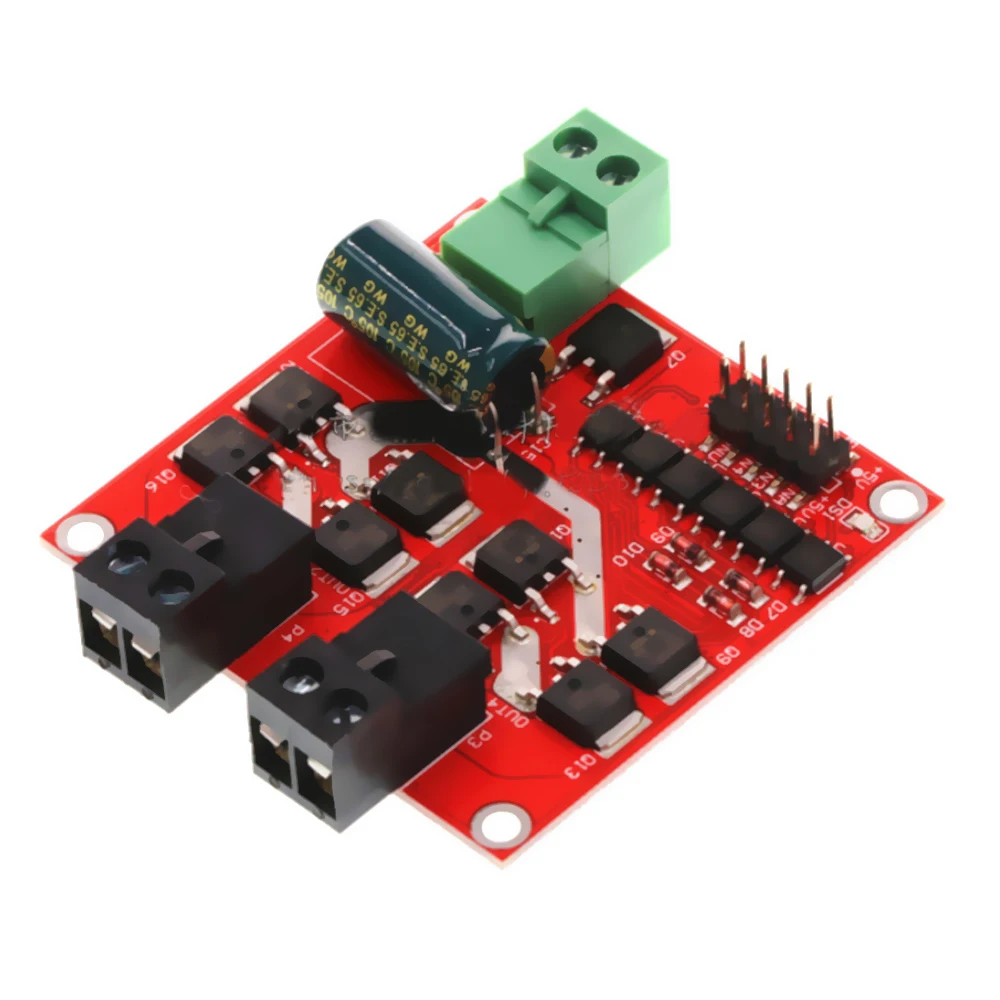

Двухканальный модуль драйвера двигателя постоянного тока 160 Вт 7A 12 В 24 H-bridge L298

Двухканальный модуль драйвера двигателя постоянного тока 160 Вт 7A 12 В 24 В h-мост L298 логическое управление сигналом оптопара ШИМ привод реверсивное торможение

Введение продукта:

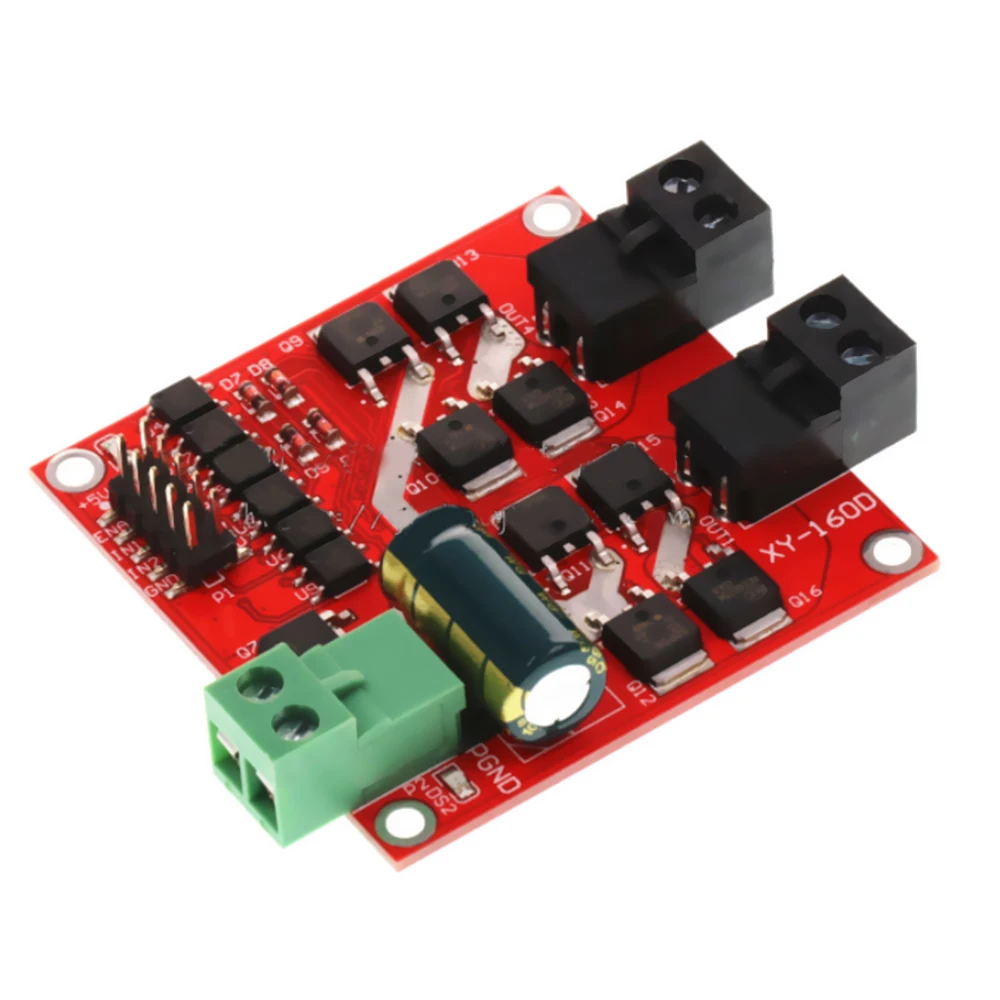

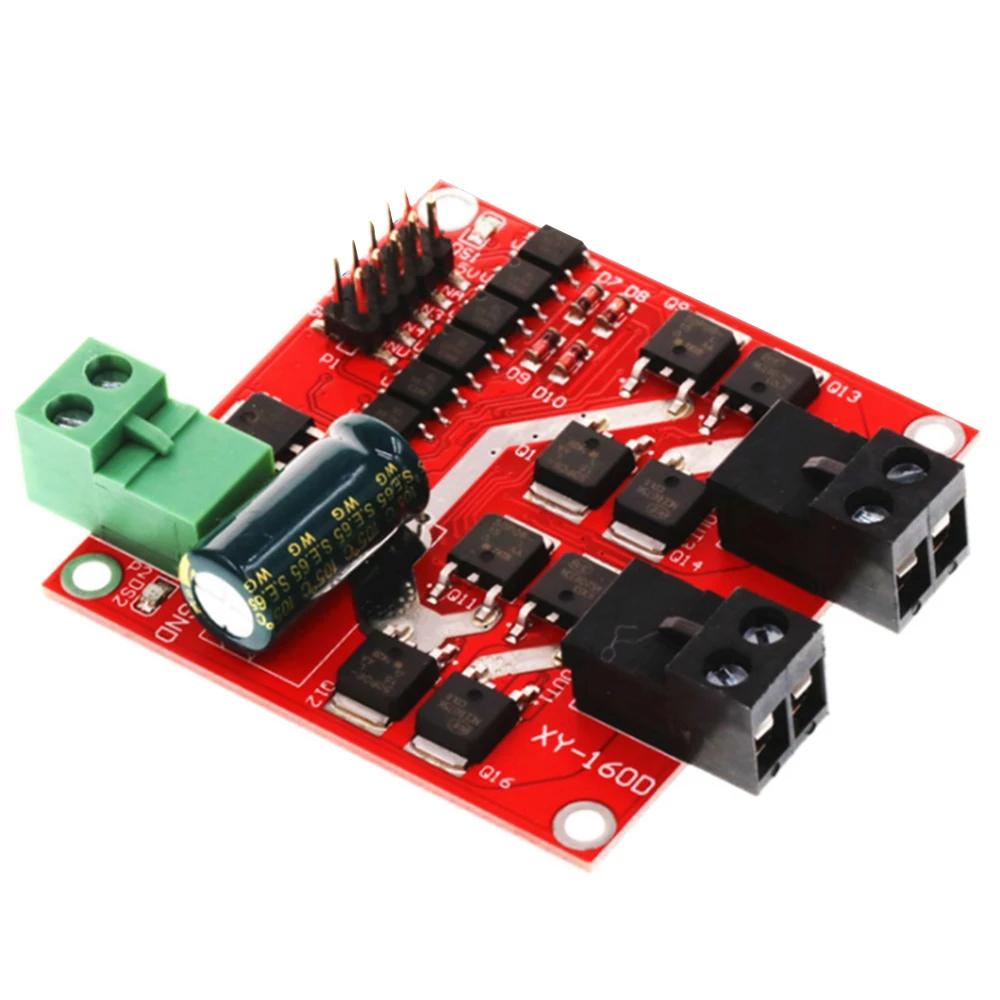

Модель: XY-160D

Двойной мост H, который может одновременно управлять двумя двигателями постоянного тока, один ток 7A, высокая мощность;

Широкий vlotage вход: 6,5 V-27V

Изолирующий вход оптопары сигнала, с изоляцией и защитой от низкого напряжения и подходит для спецификации EMC для электромагнитной совместимости

Это схема электростатического разряда, Стабильная и надежная, промышленного класса.

Параметры продукта:

Двойной моторный интерфейс, каждый Номинальный выходной ток 7А, пиковый ток 50А, интерфейс двигателя не должен короткого замыкания, предложенная серия 10А предохранитель.

Источника питания Напряжение 6,5 V-27V, источника питания не должен быть подключен к времени или с течением 27В, в противном случае он может сгореть модуль рекомендуется заказывать на Потребляемая мощность в серии 15A предохранитель.

Рабочая температура-25 ° -80 °.

Включение терминала сигнала (Эна) Входная ШИМ регулируемая скорость, ШИМ Частотный диапазон 0-10 кГц, ШИМ минимальная ширина импульса 10us.

Размер изделия: 55*55*16 мм (длина и ширина).

Управление напряжения сигнала 3-6,5 V, соответственно, разрешающий сигнал и положительный инверсии Управление сигнала.

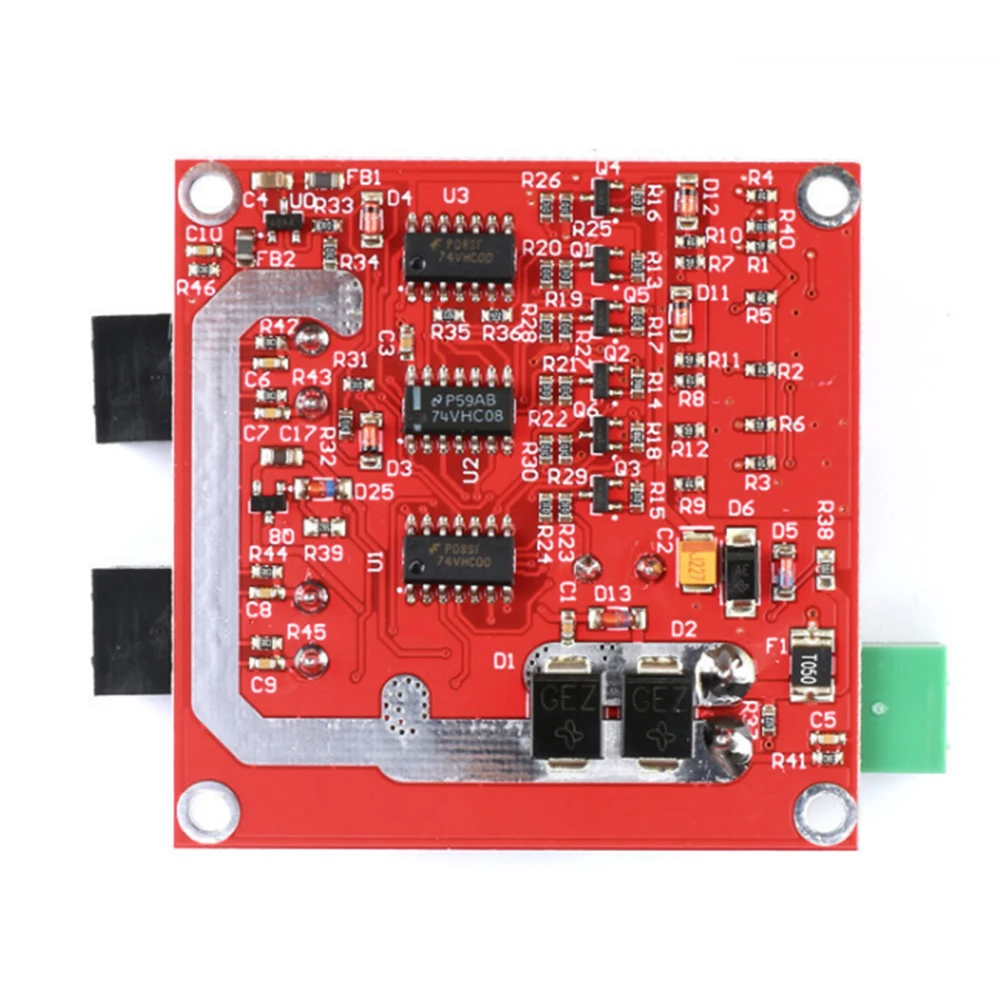

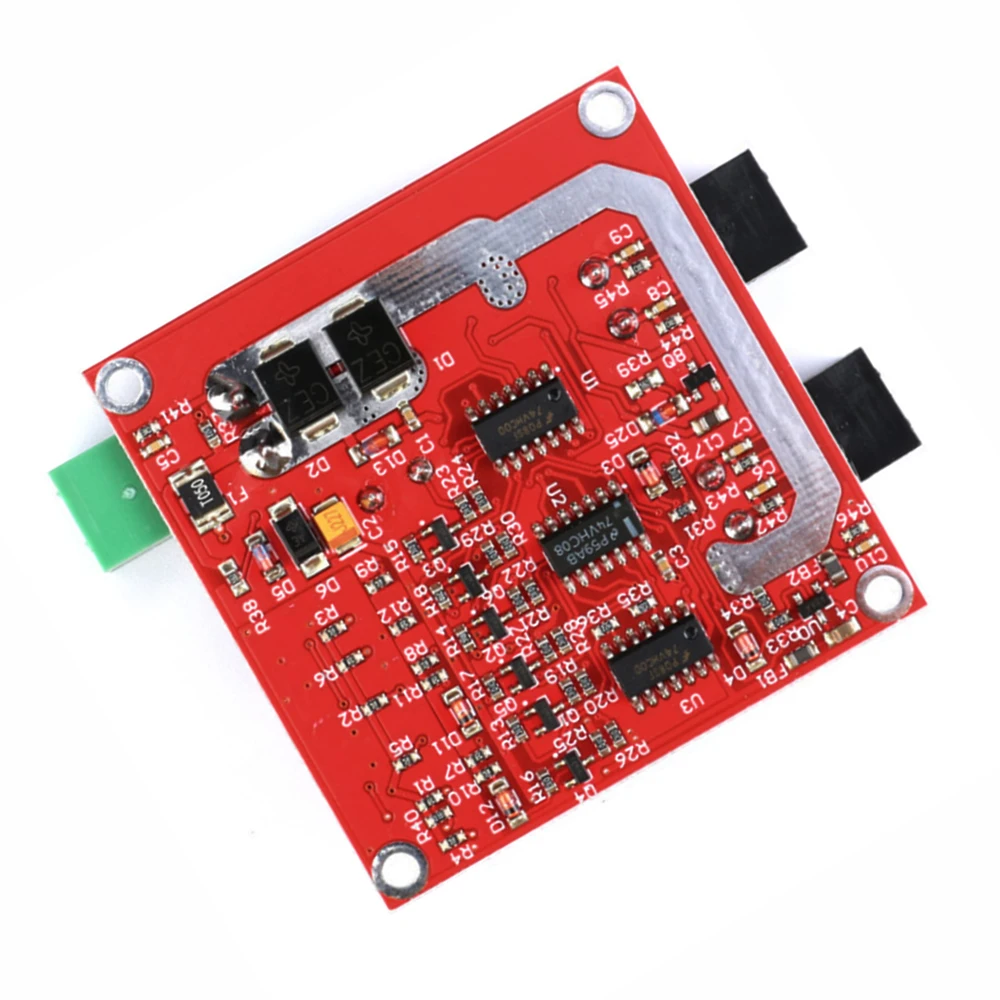

Диаметр монтажного отверстия: 3 мм, обратите внимание, чтобы предотвратить короткое замыкание на задней части цепи, вы можете добавить изоляционную прокладку или медную колонку, чтобы поднять печатную плату.
