Измеритель емкости аккумулятора 0-300 В постоянного тока амперметр кулометр +

Измеритель емкости аккумулятора 0-300 В постоянного тока амперметр кулометр +

Описание:
Это наш новый STN LCD зал кулонов метр, батарея кулонов метр. Кулометр с датчиком Холла может быть установлен очень легко. Нет необходимости рассматривать проблему электропитания и общего грунта. Поскольку измерение зала является изолированным способом измерения, который не повредит оригинальную линию и в N раз безопаснее и надежнее, чем обычный кулоновый измеритель шунта.

С ЖК-экраном STN full-view показания могут быть четко показаны в помещении, на открытом воздухе, днем и ночью, что может полностью избежать недостатков цифровой трубки под солнцем. Вся информация отображается одновременно в полноэкранном режиме. Это настоящий остаточный измеритель емкости, который отображает напряжение, ток, мощность, электричество и электрическую энергию. Подходит для всех видов аккумуляторов, свинцово-кислотных, полимерных литиевых батарей, литий-железных фосфатов и других батарей. Настоятельно рекомендуется для пользователей.

Функции:
1. Измерьте оставшийся процент батареи (указанный сетками в значке батареи) и оставшуюся емкость батареи AH.
2. Измерение постоянного тока положительного и отрицательного двунаправленного тока.
3. Измерьте напряжение постоянного тока.
4. Измерьте положительную и отрицательную мощность постоянного тока.
5. Измерьте кумулятивную электрическую энергию как в положительных, так и в отрицательных направлениях постоянного тока.
6. Функция мигания перенапряжения. Параметры напряжения будильника можно задать самостоятельно.
7. Функция мигания низкого напряжения. Параметры напряжения будильника можно задать самостоятельно.
8. Функция перегрузки по току. Параметр будильника может быть установлен самостоятельно.
9. Оставшаяся емкость низкого заряда батареи. Значок батареи будет мигать непрерывно, что побудит пользователей зарядить.
10. При зарядке значок аккумулятора, работающий светильник, прокручивается.
11. Автоматически заполняет емкость аккумулятора при полном напряжении.
12. Функция четкого тока.
13. Очистите накопленную электрическую энергию.
14. Подсветку можно выключить или включить вручную.
15. Мощность вниз функция сохранения данных. Питание батареи и накопленная электрическая энергия автоматически сохраняются при выключении питания.
16. Изолированное измерение датчика Холла обеспечивает безопасную, надежную, легкую и простую установку.

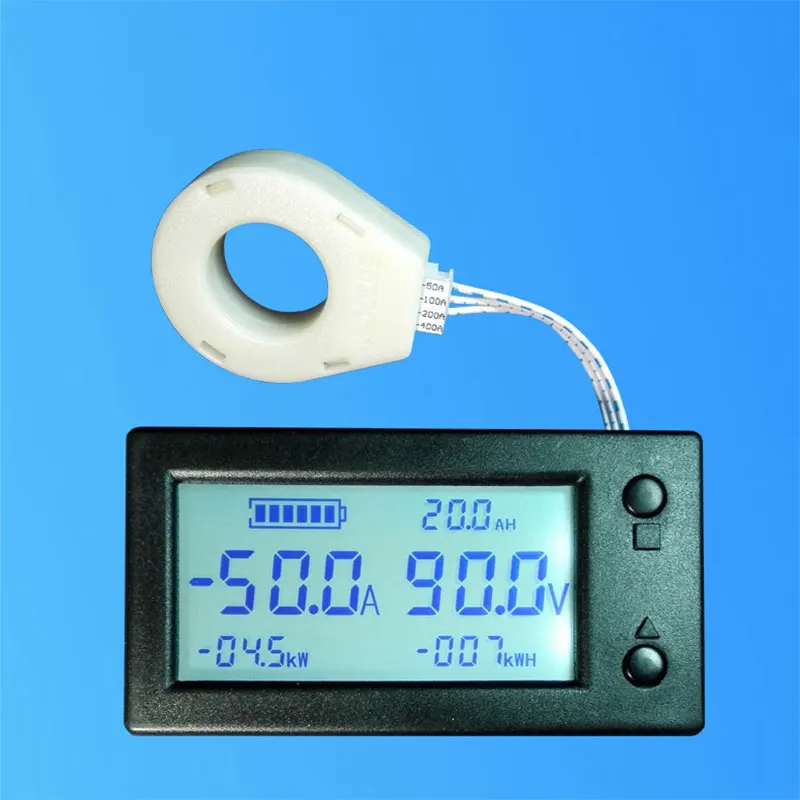

17. С помощью ЖК-экрана STN full-view, без мертвого угла 360 градусов. С подсветкой он может быть четко виден под прямыми солнечными лучами, независимо от того, используется ли он в ночное время, в дневное время, в помещении или на открытом воздухе.
18. Ультра-Широкий диапазон напряжения питания: DC5-90V.

Посылка включает в себя:
-1 метр
-1 х Датчик Холла
-Кабель датчика-1 шт.
-1 х шнур питания

Часто задаваемые вопросы:
-В1: виден ли он под солнечным светом?
-A1: Да. С ЖК-дисплеем STN и подсветкой, он виден днем и ночью.

-В2: вам нужен Удлинительный кабель?
-A1: стандартный удлинитель датчика составляет 15 см в длину. Если вам нужно расширить его, вы можете купить наш экранированный Удлинительный кабель. (Примечание: Этот ЖК-Хол STN может использовать только наши экранированные удлинители вместо обычных удлинительных шнуров)

-В3: входит ли Датчик Холла в посылка?
-A3: Да, это так. Вы получите ЖК-метр STN + Датчик Холла + кабель датчика 15 см + кабель питания 15 см.

-Q4: использует ли этот счетчик двухпроводную или трехпроводную систему?
-А4: когда измерительное напряжение измерителя находится в пределах DC5-90V, подключите красные и желтые провода вместе, так как положительный провод подключен к положительному полюсу источника питания. Черный провод подключен к отрицательному полюсу. Так что это двух-проводное подключение. Когда измеренное напряжение превышает диапазон DC5-90V, используется трехпроводная система. Это позволяет более широкий диапазон измерения напряжения. Он может измерять ультра-широкое напряжение между DC0 ~ 300V.

-Q5: включены ли в посылка бумажные инструкции?
-A5: No. Для защиты окружающей среды инструкции по бумаге не прилагаются. Пользователи могут следовать нашим инструкциям ниже.

Использование шагов:
1. Проводка: Подключение правильно. При разрядке счетчик coulomb показывает положительный ток. Кулометр отображает отрицательный ток во время зарядки. Если нет, это означает, что ваш датчик находится в обратном подключении, и вы можете повторно подключить датчик.
2. Параметры: Установите параметры. Два параметра номинальной емкости аккумулятора AH и автоматического полного заряда напряжения FU должны быть установлены. Если недавно установленный Хороший Счетчик colomb не равен нулю при отсутствии нагрузки, он должен быть очищен без нагрузки.
3. После подключения и настройки параметров счетчик не будет отображать емкость аккумулятора немедленно. В это время значок батареи и емкость все еще пусты. Вам необходимо полностью зарядить аккумулятор, чтобы нормально отображать оставшуюся емкость.



Введение в использовании кнопок:
1. Управление Подсветкой:
В режиме ожидания нажмите кнопку «▲» для включения или выключения подсветки экрана. Автоматическое сохранение состояния подсветки при выключении питания.

2. Чистый ток:
В режиме ожидания, когда нет нагрузки, нажмите кнопку «▲», чтобы очистить ток. (Примечание: При очистке нагрузка должна быть пустой, в противном случае она неточна). Состояние без нагрузки-это состояние, когда он не заряжается или не разрядится.

3. Чистая электрическая энергия:
В режиме ожидания нажмите кнопку «█», а затем отпустите, чтобы очистить положительную и отрицательную электрическую энергию, накопленную в обоих направлениях одновременно.

4. Настройка параметров: (Внимание: 【 1 】【 2 】menu параметры должны быть установлены. Другие настройки зависят от ваших потребностей)
В режиме ожидания нажмите кнопку «█» для переключения меню в порядке:
【 1 】 "AH XXX. X "-это меню настройки номинальной емкости аккумулятора. Он должен быть установлен.

【 3 】 "HU XXX. X "-это меню настройки перенапряжения.

【 4 】 "LU XXX. X "-это меню настройки низкого напряжения.

【 5 】 "HA XXX. X "-это меню настройки перегрузки по току.

Номинальная емкость аккумулятора:
(1) на дисплее в режиме ожидания нажмите кнопку short, чтобы перейти в меню «AH XXX». X ".

(2) Первая цифра параметра меню будет мигать, короткое нажатие ▲, чтобы добавить номер по одному. После окончания настройки первой цифры, пожалуйста, не работайте в течение 5s, он автоматически перейдет на следующий номер для вспышки. И вы коротко нажимаете key, эта цифра будет увеличиваться на одну. Без работы в течение 5s, он автоматически перейдет к следующей цифре для установки. Следуя вышеуказанному методу, задаются 4 цифры.

(3) После установки четырех цифр нажмите и удерживайте кнопку █ (Примечание: Это не короткое нажатие), а затем отпустите клавишу, чтобы сохранить заданные параметры. Когда они будут успешно сохранены, меню будет дважды мерцать.
Например: если вы хотите, чтобы Номинальная емкость батареи была 20AH. Вам нужно установить этот параметр меню, чтобы быть Ач 020,0, и долго нажмите █, чтобы сохранить параметр, когда закончите настройки.

Метод настройки полного напряжения путем автоматического добавления после полной зарядки:
(1) в режиме ожидания, короткое нажатие key клавиши и переход в меню «FU XXX». X ".

(2) Первая цифра параметра меню будет мигать, короткое нажатие ▲, чтобы добавить номер по одному. После окончания настройки первой цифры, пожалуйста, не работайте в течение 5s, он автоматически перейдет на следующий номер для вспышки. И вы коротко нажимаете key, эта цифра будет увеличиваться на одну. Без работы в течение 5s, он автоматически перейдет к следующей цифре для установки. Следуя вышеуказанному методу, задаются 4 цифры.

(3) После установки четырех цифр нажмите и удерживайте кнопку █ (Примечание: Это не короткое нажатие), а затем отпустите клавишу, чтобы сохранить настроенные параметры. Когда они будут успешно сохранены, меню будет дважды мерцать. (Примечание: рекомендуется установить этот напряжение до 0,3 V ниже Величина напряжения отображается кулона счетчик в тех случаях, когда батарея полностью заряжена и зарядному устройству не был дистиллированную воду.)

Следуя приведенным выше способам, вы можете установить напряжение тревоги "HU XXX. X "(перенапряжение), " LU XXX. X "(низкое напряжение), и" HA XXX. X "(перегрузки по току).

(Примечание: когда параметры "HU XXX. X "(перенапряжение), " LU XXX. X "(низкое напряжение), и" HA XXX. X "(перегрузки по току) настроены на 000,0, это означает, что функция мигающего сигнала выключена. И функции сигнализации выключены по умолчанию на заводах.)


Проводка:

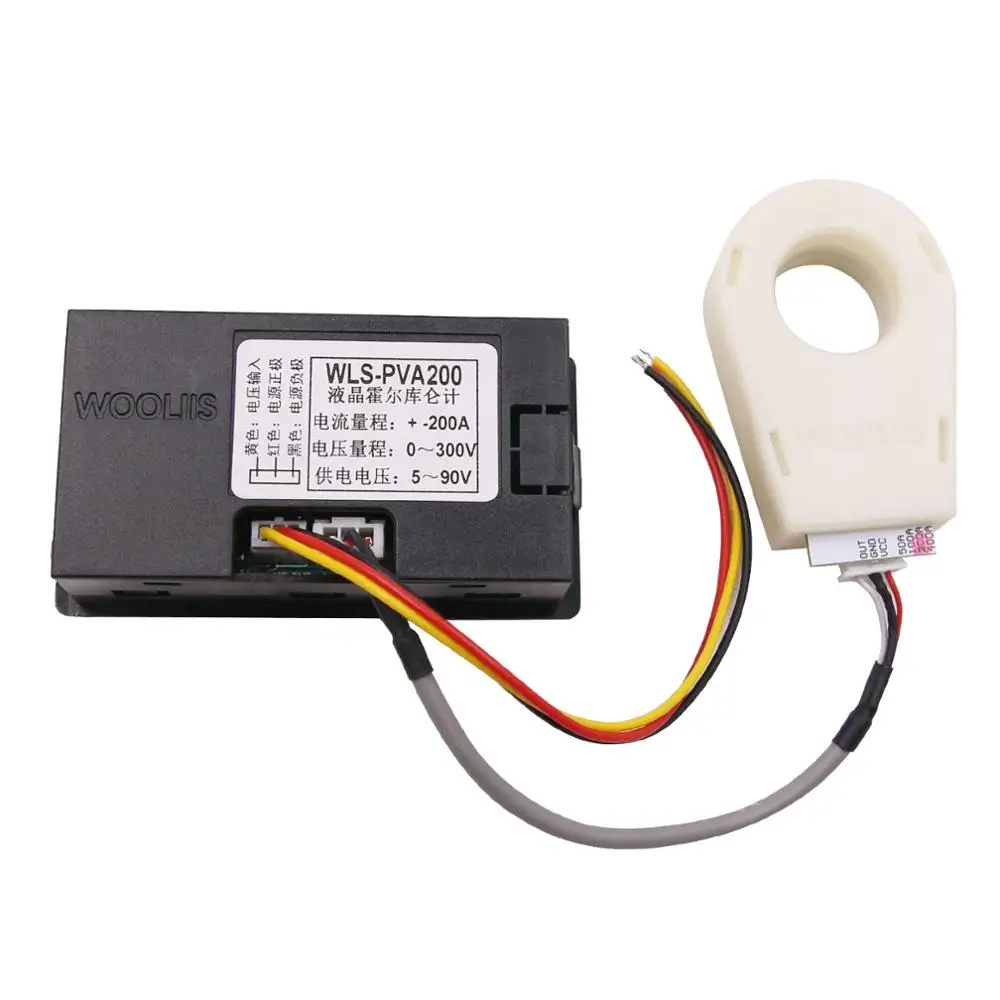

Этот жидкокристаллический кулометр разработан с ультра-широким напряжением питания. Измеритель имеет трехпроводную конструкцию, и диапазон измерения напряжения может быть более широким. Если диапазон измеренного напряжения DC5-90V, можно также использовать двухпроводный режим подключения, а источник питания более гибкий и удобный. Есть три провода на задней части счетчика, как показано ниже:
【 1 】 черный провод соединяет источник питания-.
【 2 】 красный провод соединяет источник питания +. (Внимание: диапазон напряжения источника питания DC5-9 0 В. Пожалуйста, не превышайте диапазон напряжения, в противном случае счетчик будет сожжен.)
【 3 】 желтый свинец подключен к входному свинцу измерения напряжения. Он должен быть подключен к свинцу измеряемого напряжения.


Вышеуказанная схема подключения-это метод подключения одного и того же интерфейса для зарядки и разрядки. Если аккумулятор разряжен и заряжен, не разделяя один и тот же порт, то пропустите кабель питания положительного электрода разряда и положительного электрода заряда через отверстие в середине датчика. Это не имеет значения, если зарядный ток не может быть измерен по другим причинам. Мы можем использовать счетчик colomb для полного сброса мощности на 100% полную мощность, но на этот раз он должен быть полностью заряжен, зарядный ток не будет виден во время процесса зарядки, не будет никаких ходовых огней, и мощность не будет увеличиваться медленно. Он будет сброшен до 100%, когда он полностью заряжен.

Приведенная выше цифра предназначена для измерения положительной основной линии аккумулятора. Вы также можете проверить отрицательную основную линию аккумулятора. При измерении отрицательной основной линии просто обратите внимание, что знак направления датчика указывает на направление батареи, а при измерении положительной основной линии он указывает на направление нагрузки.

Меры предосторожности:
1. Правильная проводка датчика: кулоновый счетчик показывает положительный ток при разрядке и отрицательный ток при зарядке. Если нет, это означает, что ваш датчик находится в обратном подключении, вы просто измените направление проводки.
2. После подключения, если счетчик может отображать только разряженный положительный ток, но не отрицательный ток при зарядке, это означает, что ток, который Вы заряжаете, не проходит через датчик. Вам нужно проверить, правильно ли измеренное сенсором положение. Рекомендуется измерить датчик на всех основных проводах положительного электрода или всех основных проводах отрицательного электрода.
3. Обратите внимание, что кулометр и датчик не являются водонепроницаемыми. Пожалуйста, держите его подальше от воды, в противном случае они будут повреждены.

【 2 】 "FU XXX. X "-это меню автоматической настройки напряжения после полной зарядки. Когда напряжение достигает этого значения, электричество кулонового счетчика автоматически заполняется и корректируется до 100% полного. Этот параметр требует настройки. Поскольку эффективность зарядки и разрядки батарей несовместима. Если он не установлен, после многократной зарядки и разрядки, кумулятивная ошибка параметра электричества будет относительно большой.
