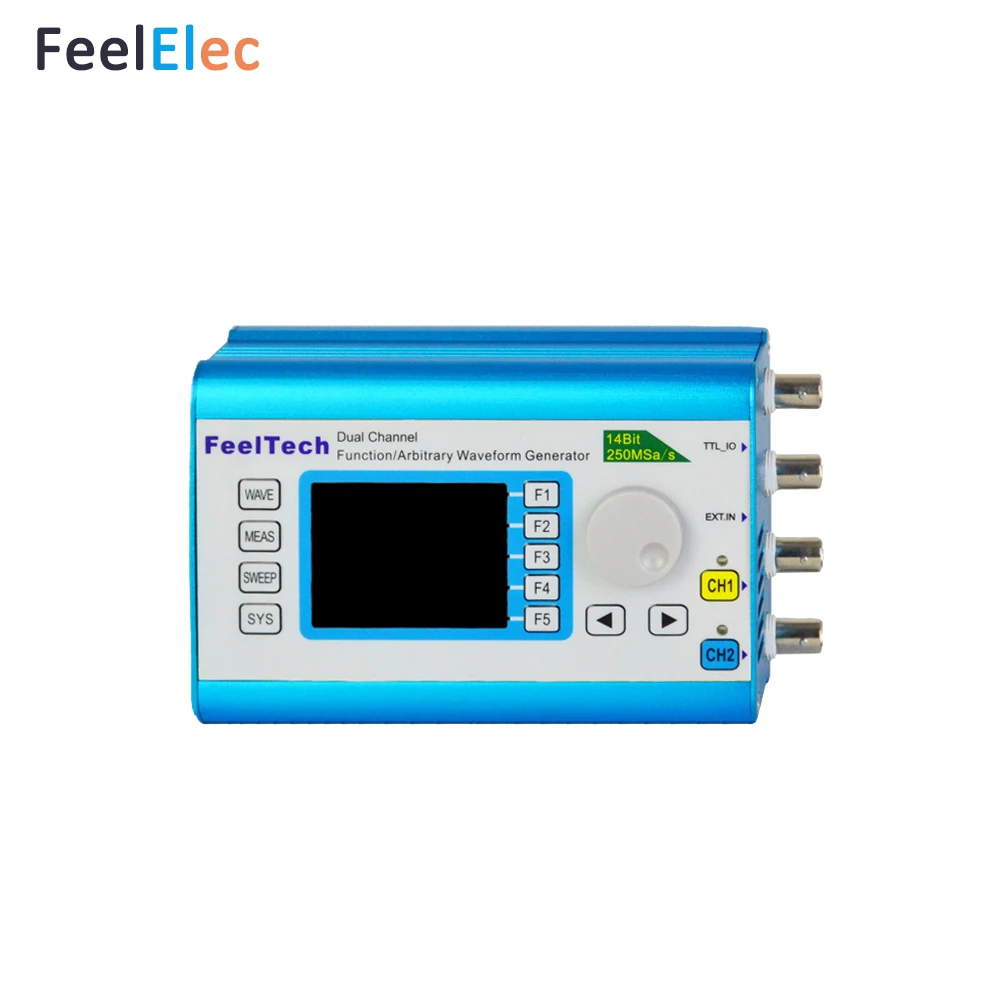

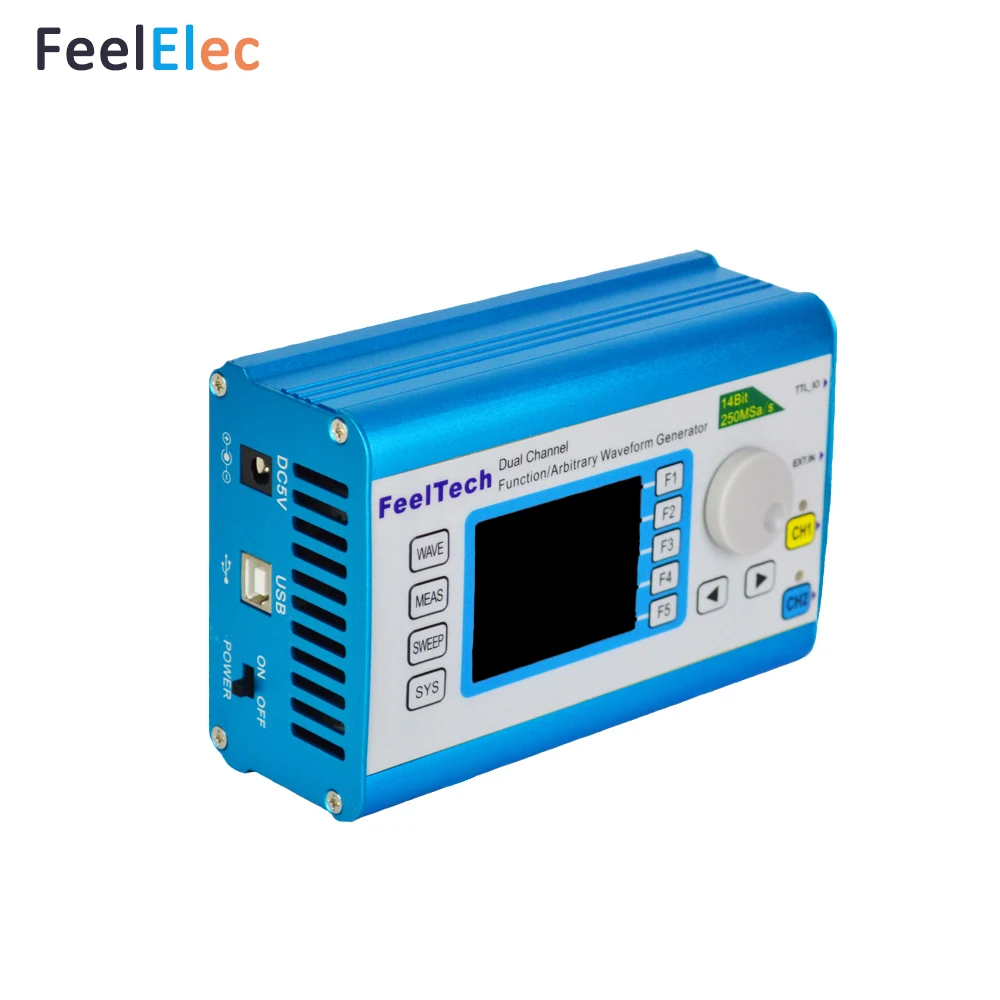

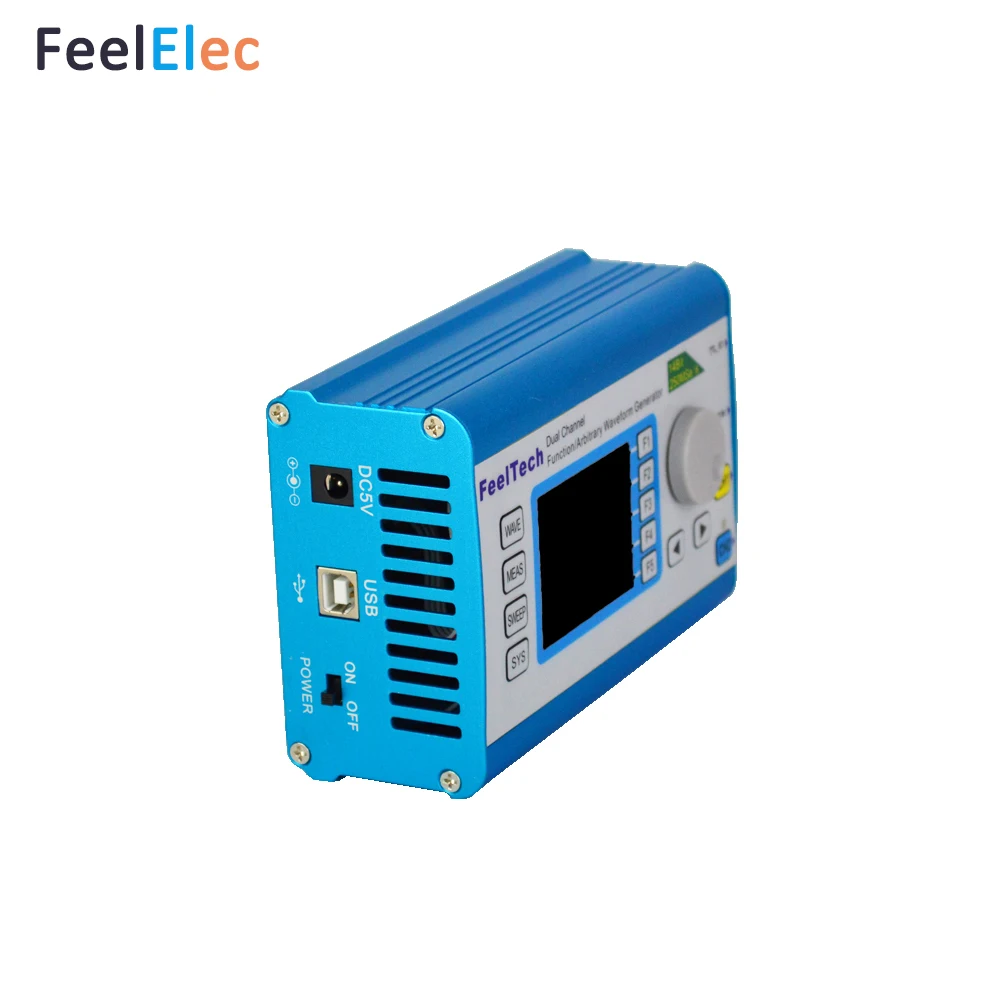

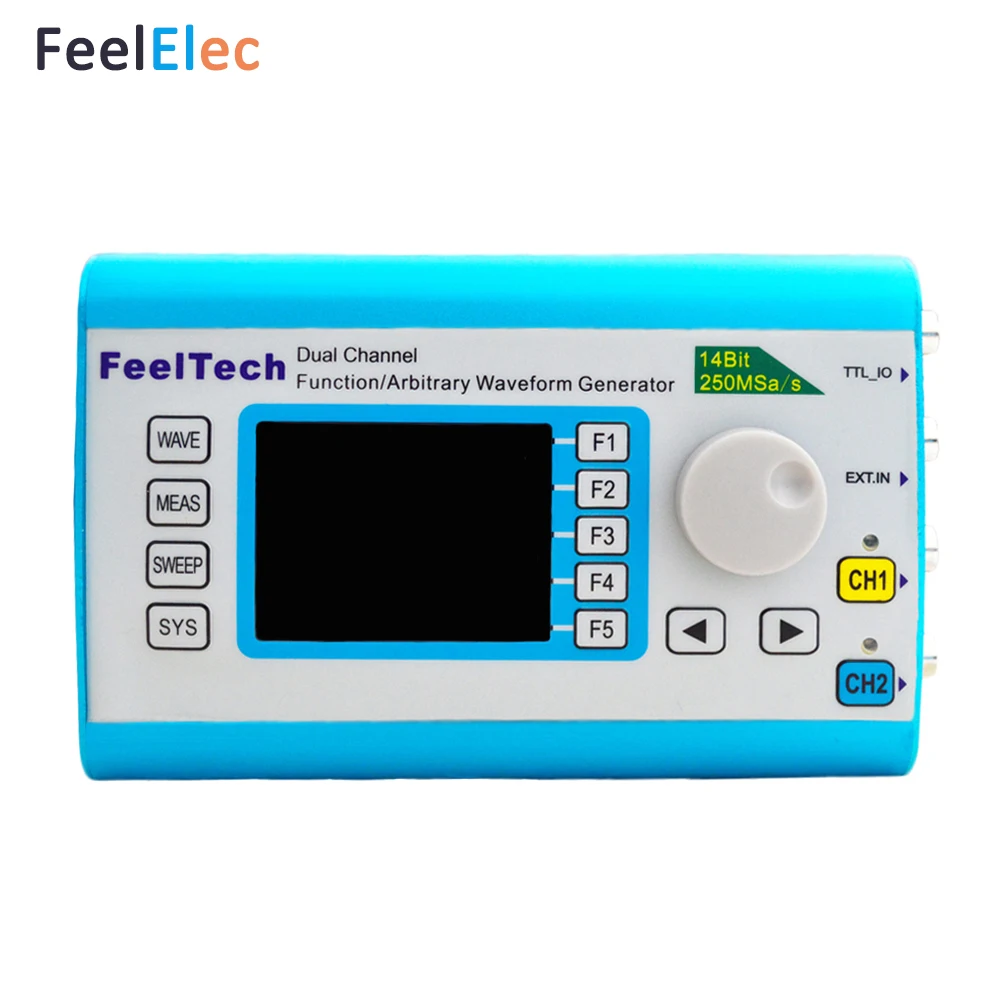

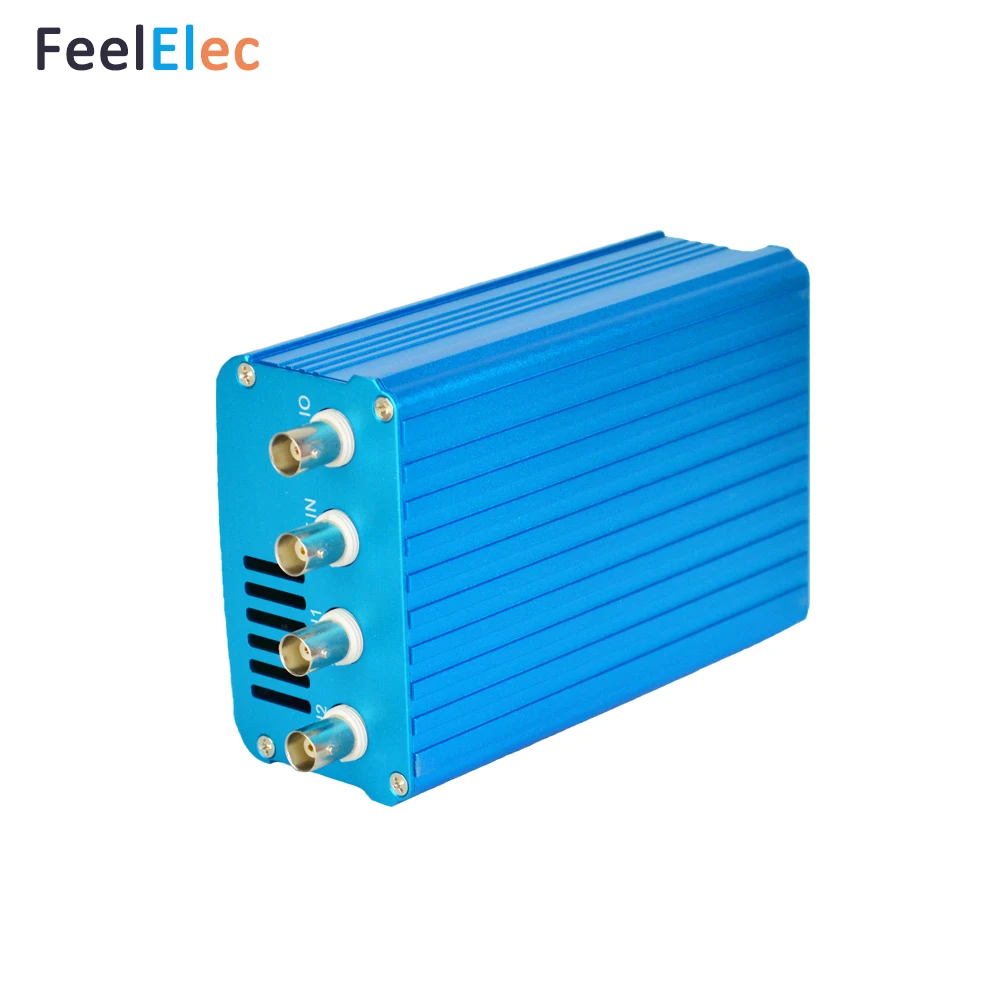

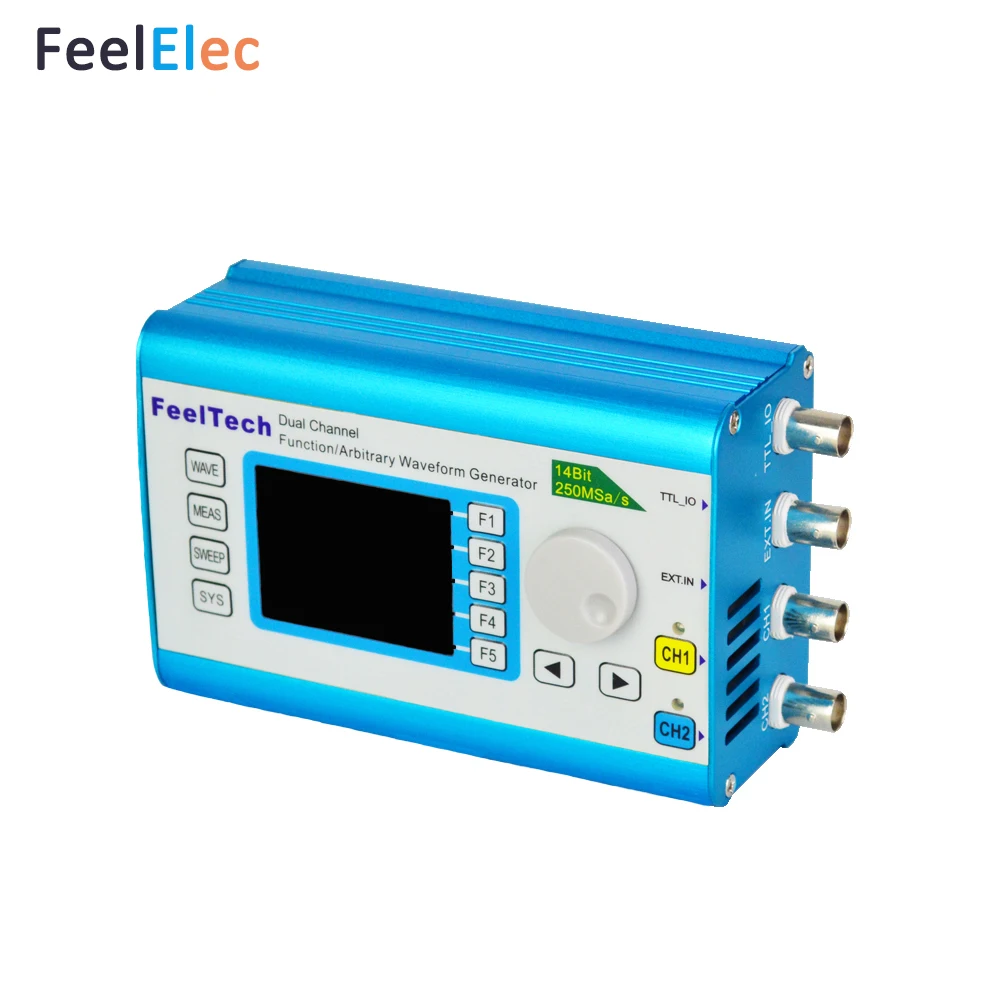

FY6300 15/20/30/60 МГц сигнальный генератор частоты синий Синусоидальная

FY6300 15/20/30/60 МГц сигнальный генератор частоты синий Синусоидальная

Основные различия между сериями FY6300 и FY2300 следующие:

1. Выходная частота синусоидальной волны серии FY6300 может достигать 60 МГц (FY6300-60M), а максимальная выходная частота квадратной волны может достигать 25 МГц. Таблица параметров.

2. Добавлены AM, FM, PM, ASK, FSK, PSK, VCO модуляционные функции!

3. Частота дискретизации серии FY6300 обновляется до 250MSA/s, а контур высокочастотного сигнала становится более четким;

4. FY6300 Серия использует 14-bit высокоскоростной DA интегральные схемы (производительность намного превышает да Разрешение сделанные резистор сети). При выходном напряжении 5 в трап формы волны равен 0,3 мВ;

5. Глубина хранения сигналов серии FY6300 обновлена до 8192*14 бит, что позволяет восстановить детали сигнала с высокой точностью;

6. Этап разрешение FY6300 серии может достигать 0,01 градусов, пользователи могут контролировать задержка двух сигналов более точно;

7, FY6300 серия точность регулировки рабочего цикла может достигать 0.01%; Квадратные волнистые края и время падения кромки можно отрегулировать. Когда прибор устанавливает выходную мощность квадратной волны, нажмите кнопку F4, чтобы переключиться между циклом работы и временем увеличения края, чтобы область применения инструмента была шире!

8. Серия FY6300 использует новый дизайн блока питания, который устраняет недостатки сигналов небольшой амплитуды, помехи от источника питания портативных инструментов. (Небольшой сигнал 10 мВ по-прежнему имеет отличные характеристики сигнала)

Частота

Модель

FY6300-15M

FY6300-20M

FY6300-30M

FY6300-60M

Синуса

0 ~ 15 МГц

0 ~ 20 МГц

0 ~ 30 МГц

0 ~ 60 МГц

Квадратной формы

0 ~ 15 МГц

0 ~ 20 МГц

0 ~ 25 МГц

0 ~ 25 МГц

Пандус, Треугольники

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 20 МГц

0 ~ 20 МГц

Пульс

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 20 МГц

0 ~ 20 МГц

TTL/CMOS

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 40 МГц

0 ~ 60 МГц

Произвольной формы

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 20 МГц

0 ~ 20 МГц

Разрешение

1μгц (0,000001 Гц)

Точность

± 5 × 10-6

Стабильность

± 1 × 10-6/ 3 часа

Импеданс

50Ω ± 10% (Типичный)

Фазы диапазон

0 ~ 359,9 °

Фазы Разрешение

0,1 °

Характеристик формы волны

Осциллограмм

Синус, квадрат, треугольник (пандус), произвольный, подъемный пилообразный зуб, осевой пилообразный зуб, Lorenz Pulse, Multitone, шум, кардиограмма, Rapezoidal Pulse, Sinc Pulse, узкий пульс, белый шум Гаусс, AM, FM, шаг

Сигналов Длина

8192 точек

Частота дискретизации

250MSa/s

Вертикальный Разрешение

14 бит

Синуса

Гармоническое подавление

≥ 45 дбк (<1 МГц);≥ 40 дбк (1 МГц ~ 60 МГц);

Суммарный коэффициент гармонических искажений

<0.8% (20 Гц ~ 20 кГц, 0dBm)

Квадратной формы

Время нарастания/спада

≤ 10 нс (Vpp<5 В)

Выброс

≤ 7.5%

Рабочий цикл

0.1% ~ 99.9%

Пилообразный сигнал

Линейность

> 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Амплитуда (50Ω)

<20 МГц: 10mVpp ~ 20Vpp

> 20 МГц: 10mVpp ~ 5Vpp

Разрешение

1 мВ (аттенюат 20 дБ)

Амплитуда стабильности

± 0.5%/ 5 часов

Амплитудно-это действительно плоский экран

± 5%(<10 МГц);± 10%(>10 МГц);

Сигналов Выход

Импеданс

50Ω ± 10% (Типичный)

Защита

Все каналы могут работать более 60 секунд, когда нагрузка коротка.

DC офсетная печать

Офсетная печать диапазон

Frequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V;

Офсетная печать Разрешение

1mV

TTL Выход

Электрический уровень амплитуды

> 3Vpp

Разветвителя

> 8 TTL нагрузки

Время нарастания/спада

≤ 10ns

КМОП-матрица Выход

Низкое электро уровня

<0,3 V

Высокая электрический уровень

1 В ~ 10 в

Время нарастания/спада

≤ 20ns

Измерение наружных размеров

Частотомер

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 класса (1S, 10S, 100S) регулируется

Счетчик

Диапазон

0-4294967295

Соединительная муфта

Постоянный ток, переменный ток,

Режим работы

Руководство по эксплуатации

Импульсный Ширина измерения

Разрешение 5nS. Макс. 10S

Напряжение Вход диапазон

0.7Vpp ~ 20Vpp

Импульсный Ширина измерения

Измерение

Разрешение 5ns, Макс. Лимит 10s

Период измерения

Разрешение 5ns, Макс. Лимит 10s

Развертка (только CH1 в наличии)

Развертки Тип

Линейный или: логарифм

Развертки объекты

Частота, амплитуда, смещение, рабочий цикл

Время развертки

0,01 S ~ 999,99 S/шаг

Диапазон развертки

Начальное положение и положение отделки могут быть произвольно обработаны.

Общие характеристики

Дисплей

Тип

2,4 дюйма, на тонкопленочных транзисторах на тонкоплёночных транзисторах Цвет Дисплей.

Сохранить и нагрузки

Количество

20

Позиция

От 01 до 20 (01 для значения по умолчанию)

Интерфейс

Тип

USB к последовательный интерфейс

Протокол

Режим командной строки, обеспечивающий протоколы связи.

Общении Скорость

9600bps

Мощность

Напряжение диапазон

DC5V ± 0,5 V

Technic

SMD, LSI, надежный и прочный

Зуммер

Можно включить/выключить, установив.

Защита окружающей среды

Темп. : 0 ~ 40 ℃, влажность: 0,5% 80%

Посылка Размеры

140 мм (длина) x95мм (ширина) x54.2мм (высота)

Посылка Вес

Вес нетто: 450 г, вес брутто: 750 г
